6000x4000x5000을 말리기 위한 Plc 진공 트랜스 오븐 바리아레 압력

KD-6000×4000×5000

트랜스 진공 건조 장비

기술 제안서와 인용





변하기 쉬운 압력 진공 건조장치는 박사 무어 (DR에 의해 제안된 드라이링 원칙 독일 전문가 Ｊ에따르면 우리의 회사에 의해 제조됩니다, 몰이) 진공 건조 장비의 디자인과 제조의 우리의 경험을 기반으로 개발됩니다. 장비는 유입 변압기, 트랜스와 축전기의 몸을 말래서 주로 사용되며, 그것이 전통적 진공 건조와 비교해서 40~50%에 의해 건조시간을 줄일 수 있습니다. 그것은 신뢰할 만한 성능, 고효율과 에너지 절약과 공정 설비입니다.

회사를 위한 그리고 우리의 회사의 가변성의 압력 건조장치의 설계 명세와 결합된 요구에 따르면, 다음과 같은 기술 제안서는 이로써 공식화됩니다 :



• 장비의 주된 목적



장비는 트랜스의 건조 처리 또는 220KV 또는 그 이하의 전압 레벨과 다른 전기적 제품을 위해 사용됩니다. 당 비는 제품 처리를 위해 프로세스 요구 사항과 품질 요구 사항을 보증하고, 말하자면 220KV, 110KV와 35KV인 3 전압 레벨에게 프로세스 처리 계획과 적절한 제어 절차를 제공할 것입니다.



• 장비의 주요 기술적 특성

장비의 이 세트는 다음과 같은 기술적 특징을 가지고 있습니다 :

1. 그것은 합리적 진공 시스템 설계를 가지고 있고 충분한 응축물이 효과적으로 수질 오염을 피하기 위한 콘덴서에서 건조 동안 진공 펌프까지 방출됩니다.

2. 로터리 베인 진공 펌프는 환경 친화적 진공 펌프를 채택하고 연기없는 처리가 직접적으로 실내에서 방출될 수 있습니다.

3. 가열 공정 동안, 몸의 다른 온도에 따르면, 정기적으로 몸의 단열에서 물의 증발을 위한 가장 적절한 조건을 만들면서, 진공 탱크에서 압력은 자동압 교대에 의해 특정 가치로 감소하여서, 건조 프로세스의 물 증발 공정이 합리적 주에 있습니다.

4. 장비는 효과적으로 가변성의 압력 건조 프로세스의 조정을 통하여 건조 프로세스에서 철심의 녹 문제를 해결할 수 있습니다.

5. 장비의 자동화 수준과 제품의 처리 기술 수준은 국내 고급 레벨을 이를 수 있고 가공물의 품질이 산업에서 그 수준의 뛰어난 제품에 도달할 수 있습니다.

6. 이 장비는 생산과 사용의 안전을 보장할 수 있습니다.



三, 장비의 주성분



1. 장비의 전체 집합의 주성분은 다음과 같습니다 :

1.1 진공 건조 탱크 ;

1.2 일련의 도어 개방 메커니즘과 문형 틀 ;

1.3 한쌍의 진공 시스템 ;

1.4 일련의 저온 축합 시스템 ;

1.5 가열 시스템의 두 세트

1.6 일련의 공기 파이프라인 시스템 ;

1.7 일련의 냉각수 시스템 ;

1.8 한쌍의 유압 시스템 ;

1.9 일련의 제어와 측정 시스템.

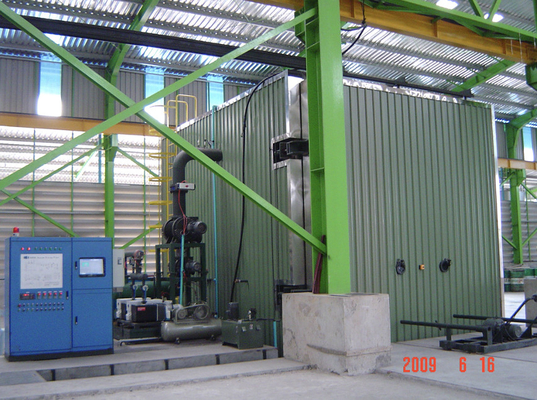

변하기 쉬운 압력 진공 건조장치
건조장치의 앞입니다	건조장치에서 옆



2, (파티 A에 의해 제공된) 사이트 요구사항과 협력 파티 A는 공급할 필요가 있습니다 :

정격 전력 : 200kW, 380V, 50Hz, 3상, 당 비의 전기 제어 내각에 연결된 전원 공급기

냉각수 : pressure > 0.1MPa, 순환하는 저수 탱크 > 8m3.

장비 건평 : 7000 × 5000 밀리미터, 다음을 움푹 들어가게 합니다 높은 7000 × five thousand × 450 밀리미터 장기간 × 넓은 ×)

압축된 공기 : 0.4-0.6Mpa, 소모 0.2 m3/min



3, 구성, 구조적 요구와 각각 시스템의 기술적인 매개 변수

3.1, 진공 건조 탱크 :

3.1.1 건조 탱크 6000 × four thousand × 5000 밀리미터 (장기간 × 넓은 × 높이), 수평식, 실효 높이의 효과적 내부 차원은 탱크에서 부하를 견디는 무개화차에서 민소매 셔츠의 내벽까지 높이를 언급합니다, 탱크 문이 수력으로 잠겨지는 문을 연다고 전기적으로 움직이고 탱크 문이 열린 4000 × 5000 밀리미터 표면을 제어됩니다

3.1.2 추운 상태에서 제한 진공도는 ≤ 50Pa일 것이고, 추운 상태에서 100Pa에 진공 탱크를 펌핑하기 위한 시간이 ≤ 60 분일 것이고, 무부하 추운 상태에서 공기 누출율이 ≤ 200Pa · L/S일 것입니다 (측정 범위가 50Pa 내지 720Pa입니다).

3.1.3 탱크는 4 변 위의 열 전도 오일 드레인관에 의해 가열됩니다.

3.1.4 암면은 단열을 위한 탱크 밖에 사용되고 컬러 철판이 강화해서 사용됩니다. 외표면의 최고 온도는 대기 온도 보다 25 Ｃ 더 높습니다 (국가 표준에 따르면).

3.1.5 탱크 플랜지 밀봉 링은 고온 레지스턴트고 2년 이상의 효과적 서비스 수명과 함께, 수명이 긴 특별 모양 밀봉 링입니다. 탱크 플랜지는 긴 사용 뒤에 변형되지 않을 것입니다.

3.1.6 조항 5.8 × 3.8M, 높이 ≤ 0.35M, 부하 베어링 50T 손수레. 손수레는 큰 트랜스 (100T, 3개 받침대)과 진공 탱크에서 고온을 지닐 수 있습니다. 손수레는 탱크를 들어가고 나애서 편리한 전기 운전 머리에 의해 가동됩니다.















电动台车

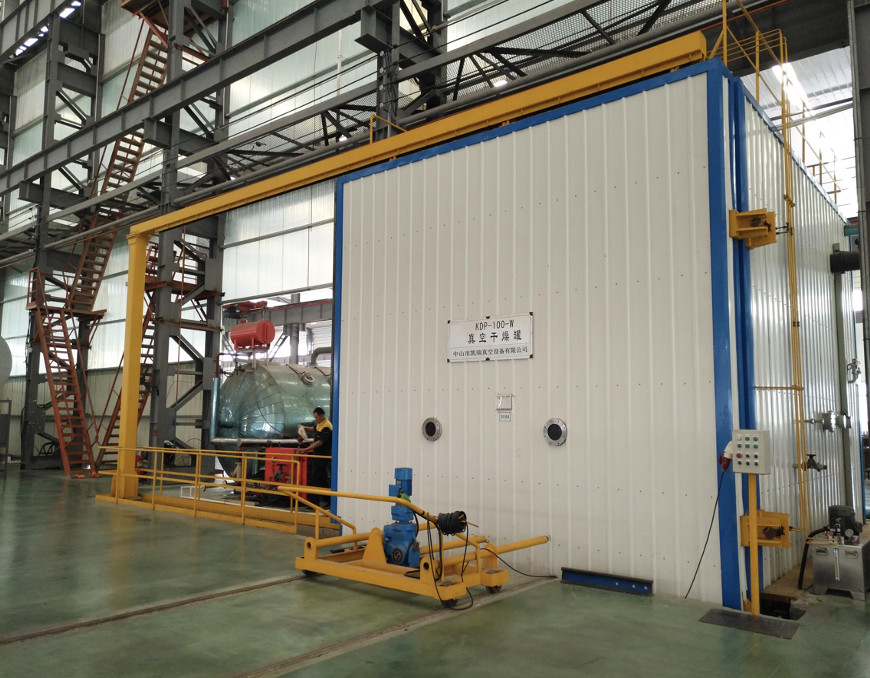

3.2, 도어 개방 메커니즘과 문형 틀

3.2.1, 탱크 문이 수력으로 잠겨지는 문을 열기 위한 사이드 움직임을 전기적으로 있고 각각 행동이 적소에 있습니다. 교통 스위치는 보호를 위해 연결됩니다..

3.2.2, 그것이 탱크 문 횡단 받침대, 드라이브 환원제와 전달 기구로 구성됩니다.



도어 개방 메커니즘을 이동하는 전기적 측면



3.3, 진공 시스템

3.3.1, 진공 시스템이 SV-300+SV-300+SV-300 (세개 레이볼드 펌프 진공 펌프) /ZJP-600/ZJP-1200 (전체에서 5 진공 펌프)로서 구성되고 최대가 시스템의 펌프의 배기속도는 1200L/S입니다. (펌프와 밸브를 포함하여) 진공 시스템은 순서에서 자동적으로 작동합니다.

3.3.2, 진공 시스템의 메인 밸브가 높은 신뢰도와 고충실도 공압 메인 밸브일 것이고 시스템이 또한 공압 밸브, 전자기 배기 여닫개〔밸브］, 압력 센서, 진공 송유관과 다양한 부속물을 갖추고 있을 것입니다.

3.3.3, 탱크로부터 추출된 가스가 콘덴서에 의해 냉각되고 탈수됨에 틀림없습니다.

3.3.4, 시스템 구성과 유지 관리에게 편리한 설치.







진공 건조 진공 유니트



3.4, 저온 축합 시스템

3.4.1 한 수평식응축기는 진공 탱크로부터 추출된 가스 물을 압축하는데 사용되고, 피해를 입힐 수 있는 진공 없이 매뉴얼 방류의 기능을 가지고 있습니다.

3.4.2 우수 열 이동 성능과 스테인레스 강철 튜브는 응축기 복수관으로서 사용될 것입니다.

3.4.3 시스템은 콘덴서의 좋은 콘덴싱 효과를 보증하기 위해 10 Ｃ 저온수를 제공하기 위해 저온 수냉기 (종샨 카이루이)을 갖추고 있습니다.



3.5, 가열 시스템의 두 세트

3.5.1 장비의 이 세트는 전기 가열, 두 세트에 의해 가열됩니다. 열전달 오일은 순환하는 열 매체로서 사용됩니다. 전체 히팅 파워는 144 kw (두 세트) 이고 온도 제어 정밀도가 ≤± 3 Ｃ입니다.

3.5.2 시스템은 전기 가열 센터, 고온 송유관 펌프, 필터, 고온 밸브, 압력계, 온도 센서, 송유관과 부속물로 구성됩니다. 장비 사격 이내에 모든 가열 파이프라인은 SUS430 스테인레스 강판으로 무장하고 암면 파이프가 격리됩니다.



3.6, 공기 파이프라인 시스템

3.6.1 장비가 미치는 곳에 공압 밸브에게 급기를 제공하세요.

3.6.2 시스템은 0.2m3 공기 압축기, 공기 공급원 3중체, 송유관, 밸브, 등으로 구성됩니다.

3.6.3 동작 압력 0.4-0.6Mpa.



3.7, 냉각수 시스템

3.7.1 진공 시스템은 풍랭식 냉각장치, 압력계, 필터, 밸브와 송유관으로 구성된 독립적 냉각 순환수에 의해 냉각됩니다.

3.7.2 냉각수 시스템은 개별적으로 제어됩니다. 만약 냉각수 압력이 불충분하면, 경보가 주제어 유닛에서 주어질 것입니다.



3.8 유압 시스템

3.8.1 그것은 탱크 문을 잠근 것을 사용됩니다.

3.8.2 시스템은 수력 방송국, 유압 실린더의 4개 그룹, 송유관, 밸브, 등으로 구성됩니다.



3.9, 측정과 제어 시스템 (터치 스크린)

3.9.1 통합된 전기 제어 캐비넷. 자동 제어와 수동 작동의 2 모드는 제공됩니다.

3.9.2 주요 제어 요소로서, 프로그램 가능한 controller+touch 검증은 가변성의 압력 건조 프로세스를 실행할 수 있고, 다음 기능을 가지고 있습니다 :

탐지, 디스플레이와 온도와 진공의 저장.

터치 스크린은 처리 흐름도와 각각 설비 유닛의 작전현황을 제어하고 드러냅니다.

건조 프로세스 동안 치료되기 위해 제품의 상술에 따라 공정 파라미터를 선택하고, 필요에 따라 공정 파라미터를 바꾸세요.

연결과 펌프와 밸브 사이의 연결.

불충분한 기압과 수압을 위한 경보 장치를 실현하세요.

자동적으로 건조 프로세스를 실행하세요.

자동적으로 드라이링 종점을 판단하세요.

3.9.4 미츠비시 프로그램 가능 제어기 (미츠비시 FX 일련 PLC는) 자동적으로 가변성의 압력 건조 프로세스의 관리를 완료할 수 있습니다.

3.9.5 디지털 진공 게이지는 진공 측정을 위해 사용될 것입니다.

3.9.6 유광 디지털 표시 온도 조절기들의 두 세트는 온도 제어를 위해 사용되고 온도 제어 정밀도가 ± 3 Ｃ입니다.

3.9.7 고체 계전기는 온도의 주요 제어 요소로 채택됩니다.

3.9.8 다른 제어부품은 국내이고 외국 고품질 브랜드의 제품일 것입니다.



3.10, 다른 기술적 요구

3.10.1, 각각 시스템의 외표면과 송유관은 다른 색과 함께 표시됩니다.



四, 장비 구성의 항목별 시세표



부정	이름	모델과 세부 사항	유닛	양	유닛 USD
1	진공 건조 탱크	1. 수평선상인 진공 탱크 6000 × four thousand × 5000 밀리미터의 유효 사이즈 (장기간 × 넓은 × 높은). 2. 무부하 누출율 ≤ 200Pa · L/S, 진공 진공도 탱크 (무부하, 추운 상태) ≤ 50Pa를 제한합니다. 3. 일하는 온도 115 ± 5 Ｃ, 자동 온도는 제어됩니다 4. 탱크 플랜지 밀봉 링은 고온 레지스턴트와 수명이 긴 특별 모양 밀봉 링입니다. 5. 세 온도 측정 탐침. 6. 두개의 빛을 내는 관측 창. 7. 열전달 오일 가열 파이프의 4개 세트 ; 8.50t 손수레와 전기 운전 머리	세트	1	40800
2	도어 개방 메커니즘	탱크 문 횡단 받침대, 드라이브 환원제, 전달 기구	세트	1	3642
3	진공 시스템	1. 3 SV-300 로터리 베인 펌프 레이볼드 펌프 진공 2. 한개 ZJP-600 루츠 펌프 3. 한개 ZJP-1200 루츠 펌프 4. 한개의 높은 신뢰도 고진공 공기 메인 밸브. 5. 다양한 진공관, 충격 연결기, 진공 측정 소자, 진공 파이프라인, 기타 등등.	세트	1	20910
4	축합 시스템	1. 신체제와 한 수평식응축기, 2. 한 수냉기.	세트	1	3205
5	가열 시스템	1. 히팅 파워 : 72 kw, 전기 가열, 순환하는 열 매체로서의 열전달 오일. 2. 그것은 가열 센터, 고온 파이프라인 펌프, 고온 밸브와 다른 부속물로 구성됩니다.	세트	2	5100
6	공압 계통	1Air 자원 3중체와 상응하는 밸브, 가스도관, 기타 등등.	세트	1	437
7	냉각수 시스템	1.20 M3/H 파이프라인 펌프, 필터, 파이프라인, 밸브, 압력계, 기타 등등.	세트	1	437
8	유압 시스템	1. 그것은 탱크 문을 잠근 것을 사용됩니다. 2. 그것은 수력 스테이션, 유압 실린더, 밸브와 다른 부속물로 구성됩니다.	세트	1	4080
9	전기 제어 시스템	1. 통합된 전기 제어 캐비넷, 프로그램 가능한 자동 제어 또는 수동 제어. 2. 터치 스크린 제어. 3. 미츠비시 FX 시리즈 PLC 4. 다양한 제어 모듈. 5. 다른 전기 부품. 6. 트랜스 방법 프로세스 소프트 웨어. 7. 디지털 온도 콘트롤러 2 세트 8. 온도 센서의 5개 세트	세트	1	6120
10	탱크 단열재	1. 암면, 컬러 철판	세트	1	3642
12	예비품				728
13	부속물과 큰 탱크 소재 (중국 항만)을 위한 화물과 패키징 혐의				1748
총량 조그만 주머니 USD					90849





五, 장비 구성 목록

부정	이름	모델	양	생산자
1	진공 펌프	SV-300 ZJP-600 ZJP-1200	3개 세트 1개 세트 1개 세트	가치 HXNG HXNG
2	탱크 문 이 밀봉 링	4000*5000	1개 부분	우리의 회사
3	전차	50T	1개 세트	우리의 회사
4	워터치일링 유닛	4P	1개 세트	우리의 회사
5	전열기	72KW	2개 세트	우리의 회사
6	온도 측정 저항력	0~200C	4	DILIGEN
7	관찰 불을 붙이기		3	종샨
8	관측 창 유리	템퍼링	3	상하이
9	콘덴서	6m2	1	우리의 회사
10	전기 제어 시스템	터치 자동 제어	1개 세트	우리의 회사
11	유압 시스템		1개 세트	우리의 회사
12	압력 센서		1개 부분	상하이
13	진공 게이지		1개 세트	瑞普
14	고온열 전자기 펌프	4KW	1개 세트	상하이
15	온도계	708	4개 세트	厦门宇电
16	PLC	FX	1개 세트	미츠비시











































































































SV-300 레이볼드 펌프
