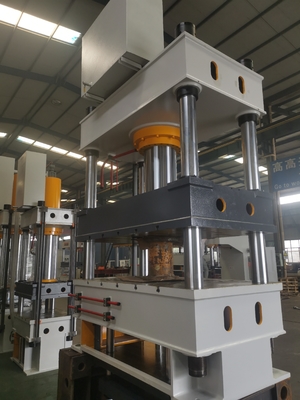

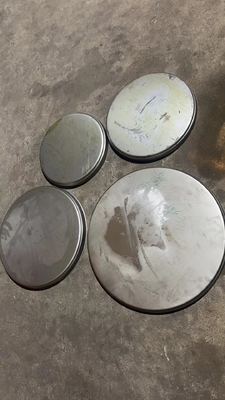

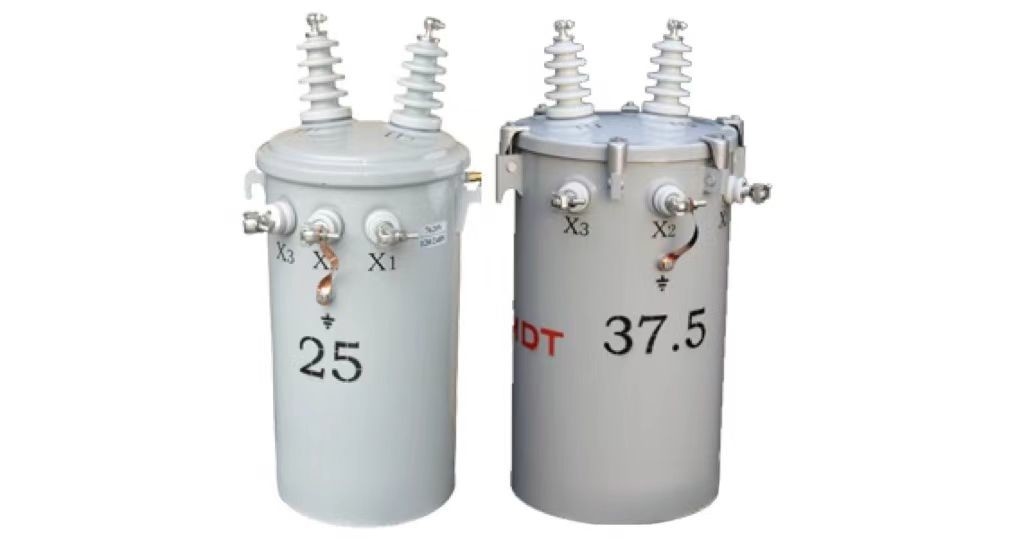

250 톤 수압 압축기 는 변압기 탱크 덮개 를 만들

기술 제안 설명

1기계의 작업 환경

●온도: 0°C~50°C

● 습도: 상대 습도는 35%~65% 이하입니다.

●전압: 380V 50Hz

● 설치 장소: 더 적은 먼지

● 고도: 1000m 이하

2,기계의 주요 기술 매개 변수

3,주요 지원 부품 공급:

4,성능 및 특성:

이 기계는 독립적인 전력 메커니즘과 전기 시스템을 가지고 있으며 중앙 단추 제어 방식을 채택합니다. 프로세스 동작은 수동 및 반 자동 제어입니다.수압 시스템은 통합 플러그인 밸브를 채택, 컴팩트 구조, 민감하고 신뢰할 수있는 동작으로 빠른 속도, 낮은 에너지 소비, 낮은 노이즈.이 제품 시리즈의 작업 압력 및 이동 범위는 작업 필요에 따라 조정 될 수 있습니다..

5,구조 개요:

이 기계는 두 가지 주요 부분으로 구성됩니다: 주 엔진과 제어 메커니즘, 석유 파이프 라인과 전기 장치를 통해 연결되어 전체를 형성합니다.,주 실린더 장치 등 제어 메커니즘은 수압 펌프 스테이션, 전기 상자, 이동 제어 콘솔 등으로 구성됩니다.각 부품의 구조와 기능은 다음과 같이 설명됩니다.:

1) 기계체

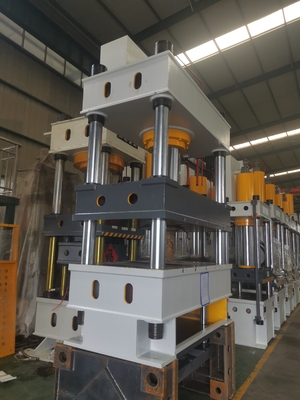

이 기계의 몸체는 3 빔과 4 기둥 구조를 채택합니다: 그것은 상단 가로 빔, 슬라이더, 작업 벤치, 주 실린더, 수압 패드, 기둥, 제어 시스템,및 전기 시스템 부품.

2) 마스터 실린더

주 실린더 블록은 테이블에 고정되어 있으며, 피스톤 막대기의 하단 끝은 플랜지, 볼트 및 슬라이더로 연결되어 있습니다.피스톤 머리는 YX 유형의 반대 방향으로 밀폐 고리를 가진 두 오일 챔버로 나뉘어져 있습니다가이드 수갑의 바깥 원은 O 링으로 장착되어 있으며, 이것은 실린더 포트의 밀폐를 보장하기 위해 플랜지와 볼트로 잠겨 있습니다.피스톤 막의 먼지 예방을 보장하기 위해 실린더 플랜지에 먼지 반지를 설치.

3) 범위를 제한하는 장치

제한 장치는 기계의 오른쪽에 설치되어 있으며 주로 슬라이더의 스트로크 거리를 제어하는 데 사용됩니다. 그것은 패드 철, 접촉없는 이동 스위치 등으로 구성됩니다.

4) 수압 역

수압 펌프는 오일 탱크, 축적 피스톤 펌프, 전기 모터, 쌍방향 플러그인 밸브, 고압 자동 밀폐 오일 필터 및 공기 필터로 구성됩니다.기계의 오른쪽에 설치된.

연료 탱크는 Q235 철판 용접 부품으로 만들어졌으며 압력을 관찰하기 위해 압력 측정기가 앞쪽 끝에 설치되어 있습니다.오일 수치를 관찰하기 위해 오일 탱크에 레벨 미터를 설치높은 압력 자체 밀폐 오일 필터는 오일 펌프의 흡수 포트에 설치되어 펌프와 수압 시스템의 청결을 보장합니다.연료 탱크의 패널에 공기 필터가 설치됩니다, 그리고 윗 뚜?? 은 재충전을 위해 열 수 있습니다.

5) 축 피스톤 펌프

이 수압 시스템은 YCY14-1B 축성 피스톤 펌프를 채택합니다. 지침은 축성 피스톤 펌프의 사용자 설명서에서 찾을 수 있으며 여기에서 개요가 없습니다.

6) 쌍방향 카트리지 밸브

그 구조는 주로 플러그인 부품, 제어 덮개판, 조종 제어 밸브 및 통합 밸브 블록으로 구성됩니다.

플러그인 구성 요소는 밸브 삽입장, 밀폐장, 밸브 몸 등으로 구성됩니다. 콩 밸브 또는 스풀 밸브 구조가 될 수 있습니다. 그것의 주요 기능은 방향, 압력, 흐름 속도,등등. 오일 회로에서 오일 흐름.

b. 제어 커버 플레이트는 다양한 마이크로 파일럿 제어 부품과 커버 플레이트에 내장 된 다른 수압 부품으로 구성됩니다. 주요 기능은 플러그인 구성 요소를 고정하는 것입니다.다양한 내장 마이크로 파일럿 제어 구성 요소와 파일럿 제어 밸브의 조합은 플러그인 밸브의 작동 상태를 제어 할 수 있습니다.제어 커버 플레이트는 방향 제어 커버 플레이트, 압력 제어 커버 플레이트 및 흐름 제어 커버 플레이트로 나뉘어 있습니다.

c. 조종 제어 밸브는 플러그인 전자기 방향 밸브의 작용을 제어하기 위해 제어 덮개판에 설치되며, 그 구성 요소는 전자기 방향 밸브입니다.

d. 통합 밸브 블록은 플러그, 제어 커버 및 다른 제어 밸브를 설치하고 주 및 제어 오일 회로와 통신하는 데 사용됩니다.

6,수압 시스템의 개요

수압 시스템은 에너지 변환 장치 (오일 펌프 및 실린더) 와 에너지 전송 장치 (오일 탱크, 오일 파이프 라인) 등으로 구성됩니다. 전기 시스템 제어의 도움으로다양한 행동 사이클을 완료 하려면 슬라이더를 운전.

7,전기 제어 시스템

1기계는 독립적인 전기 제어 상자로 장착되어 있으며, 장비의 양쪽을 자유롭게 움직일 수 있으며 중앙 단추는 전체 기계의 작동을 제어합니다.

8,운영 체제

1) 두 가지 작동 방식: 인치 및 반 자동 및 두 가지 프로세스 작업: 고정 스트록 및 일정한 압력.

2) 슬라이더 스트로크는 비접촉 스위치 제어 장치로 조절됩니다.

3) 주 실린더 압력은 압력 조절 밸브에 의해 조절됩니다.

4) 압력 유지 시간은 자유롭게 설정할 수 있습니다.
