첨단 RX 발전기 제어 대기 탄화 및 고열 보호 대기

엔도써믹 가스 발생기는 원료 가스(천연 가스 또는 프로판)를 일정량의 공기와 혼합하여 고온 및 촉매 작용 하에 불완전 연소 반응을 통해 생성되는 분위기로, 일반적으로 RX 가스라고 합니다. 화학 열처리 장비의 캐리어 가스 또는 가열로의 보호 분위기로 사용할 수 있습니다. RX 가스는 안정적인 조성을 가지고 있어 화학 열처리에 대한 낮은 운영 비용과 높은 자동화 수준의 특징을 가지고 있으며, 특히 제어 분위기 침탄 및 어닐링 보호 분위기의 기본 분위기로 사용됩니다. 질소 메탄올 분위기 또는 순수 메탄올 분위기에 비해 침탄 품질을 크게 향상시키고 재료의 탈탄을 효과적으로 방지할 수 있으며, 열처리 과정에서 발생하는 많은 분위기 관련 문제를 해결합니다.

RX 분위기 반응식은 다음과 같습니다:

2CH4 + O2 = 2CO + 4H2

천연 가스와 산소의 반응

2CH4 +O2+3.84N2=2CO+4H2 +3.84N2

천연 가스와 공기의 반응

천연 가스 공기로 만든 RX 가스는 다음과 같은 구성 요소를 갖춘 이상적인 열처리 보호 분위기입니다:

CO: 19.0-21.0%, H2: 39.0-40.5%, N2: 38.5-40.0%; CH4:<0.5%, CO2:<0.5%, 이슬점: 4 ° C -+8 ° C

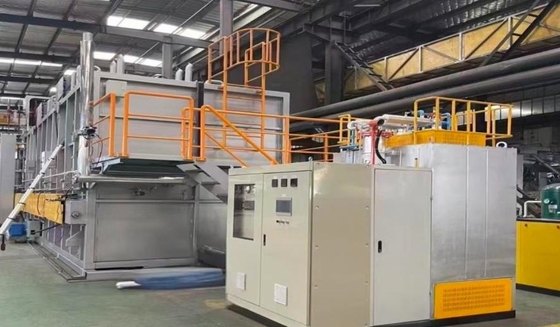

엔도써믹 가스 발생기는 로 본체 및 단열재, 가열 시스템, 가스 공급 섹션, 가스 발생 섹션, 가스 출력 섹션, 분위기 측정 및 제어 섹션, 전기 제어 캐비닛으로 구성됩니다. 발생기에서 생성된 RX 가스는 안정적인 조성을 가지며, 정기적인 숯 연소를 수행합니다. 정기적인 연간 유지 보수를 통해 단일 시동 작동 시간을 1년 이상 초과할 수 있으며, "주문형 가스 생산"을 달성하고 폐기물을 크게 줄입니다. 입방 미터당 RX 가스 생산 비용은 메탄올 크래킹 또는 드립 주입보다 훨씬 저렴합니다.

로 본체 및 단열재:

로 쉘은 강철판을 용접하여 국부적으로 보강된 강철 단면으로 구성되며, 외부 쉘은 구조 강철 베이스에 설치됩니다. 베이스는 모든 파이프라인 및 컨트롤러를 포함하여 전체 발생기 어셈블리를 지지합니다. 로의 상단 덮개는 이동 가능한 상단 구조입니다. 들어올린 후 로를 수리합니다. 온도 제어를 위해 측면에 열전대 삽입 구멍이 있습니다.

반응 용기는 2535 고온 합금 내열강으로 제작되어 긴 수명을 가지고 있습니다.

독특한 서스펜션 구조는 촉매 효율을 제공하고 카본 블랙 생성을 줄일 수 있습니다.

단열층: 로 상단, 하단 및 측면은 접힌 알루미늄 규산염 섬유 블록으로 구성됩니다.

로 쉘 외부 벽의 온도 상승은 ≤ 주변 온도+45C입니다.

가열 시스템:

열전대, 온도 컨트롤러, 전력 조절기, 히터 등으로 구성됩니다.

단일 가열 장치에는 온도 제어를 위한 제어 열전대와 온도가 너무 높을 때 가열을 중지하는 과열 경보 제어를 위한 다른 모니터링 열전대가 장착되어 있습니다.

온도 제어는 열전대로 측정하고, 온도 컨트롤러로 PID 계산을 수행하며, SCR 방식을 사용하여 온도 제어를 달성합니다.

가열 저항선은 고온 철 크롬 알루미늄으로 제작되어 긴 수명을 가지고 있습니다.

히터는 매달린 방식으로 설치되어 유지 보수가 용이하도록 상단에서 삽입되며, 히터를 교체하기 위해 오랫동안 중단할 필요가 없습니다.

온도 컨트롤러 2세트

열전대 (S형 열전대) 1400 ° C 2개

전력 조절기 1세트

참고: 전기 가열 사용의 장점

가스 가열은 발생기의 주류 방법이었으며, 최신 현장 피드백에 따르면 전기 가열은 발생기의 가스 생산 품질에 상당한 개선을 보이고 있으며, 주로 다음과 같은 측면에서 나타납니다:

1. 2구역 가열은 반응 용기의 상부 및 하부의 온도 균일성을 크게 향상시킵니다.

2. 촉매 효율이 향상되어 탄소 침전물 생성이 크게 감소하고 Rx 가스 품질이 높습니다.

3. 다람쥐 케이지 히터는 교체가 용이하고 후기 단계에서 유지 보수가 용이합니다.

4. 로 본체 및 반응 용기의 수명이 크게 연장되었습니다.

5. 천연 가스 품질의 영향을 받지 않음

가스 공급 섹션

1. 자기 유량계

2. 전자 유량 조절기

3. 루츠 송풍기

4. 압력 스위치 및 압력 게이지

5. 안전 제어 솔레노이드 밸브

6. 화염 방지 밸브

7. 분배 및 혼합 장치 등의 구성

8. 흡입 압력, 압력 스위치 및 압력 게이지, 흡입 필터, 안전 제어 솔레노이드 밸브, 질량 유량계, 화염 방지 밸브, 분배 및 혼합 장치 등의 전자 검사 구성

제1당사자는 입방 미터당 총 황 함량이 10밀리그램 미만인 것을 제공할 책임이 있습니다.

가스 발생 부분

가스 발생 부분은 반응 탱크와 촉매로 구성됩니다. 반응 탱크는 특수 내열 재료로 용접되고 상단 플랜지와 연결됩니다. 전체적으로 들어올릴 수 있으며, 튜브 내부에 니켈 기반 블록 촉매가 배열되어 반응 탱크의 중간 및 하단에 위치하여 혼합 가스의 크래킹 반응을 촉매합니다.

특수 맞춤형 니켈 기반 촉매를 사용하며, 니켈 산화물 함량이 12% 이상으로 일반 발생기에 사용되는 니켈 산화물 함량보다 10% 높습니다. 촉매 효과 및 촉매 수명이 일반 촉매보다 훨씬 우수하며 탄소 침전 가능성이 크게 감소합니다.

가스 출력 부분은 가스 냉각기, 압력 스위치 압력 게이지, 출력 밸브 그룹, 온도 감지, 정화염 시스템, 압력 제어 시스템, 탄소 수집기 등으로 구성됩니다.

가스 냉각기는 직선형과 파이프라인형의 두 부분으로 구성됩니다. 직선형은 생성된 가스를 빠르게 냉각시켜 카본 블랙의 침전을 방지합니다. 냉각기는 스테인리스 스틸 파이프로 제작되어 깨끗하고 쉽게 막히지 않습니다. 매니폴드에 2차 냉각기를 설치하여 가스를 냉각시키고 파이프라인 계측기, 유량계 등이 안전한 온도에서 작동하도록 합니다. 압력

압력 스위치 압력 게이지는 RX 가스의 압력을 감지합니다. 압력이 지정된 범위를 초과하면 압력 릴리프 장치가 작동합니다. 압력 릴리프가 요구 사항을 충족할 수 없는 경우 압력 보호 장치가 작동하고 입력 가스 공급이 차단됩니다. 지정된 범위 미만으로 떨어지면 경보 신호가 발생하고 발생기에서 연쇄 반응이 발생하여 작동이 중지됩니다. 출력 밸브는 자동 압력 유지 및 릴리프 밸브 그룹으로, 가스 생산의 안정성과 신뢰성을 보장합니다.

압력 제어 시스템에는 출구 압력 감지기 및 압력 릴리프 장치가 포함됩니다. 압력 감지기는 압력 제어를 위한 입력으로 PLC에 압력 신호를 보냅니다. 동시에 파이프라인 압력이 안전 값을 초과하면 압력 릴리프 밸브가 열리고 압력 손실이 없도록 합니다.

탄소 수집기는 파이프라인에서 탄소와 물을 수집하기 위해 출구에 밸브가 설치된 특수 장치입니다. 공기 냉각 장치에 비해 냉각 순환수의 장점은 다음과 같습니다:

높은 냉각 효율;

탄소 분말 생산을 크게 줄입니다;

'정적 장치'에 속하며 소음이 적습니다;

공기 냉각 장치에 비해 수명이 길고 유지 보수가 쉽고 빠릅니다;

작업장의 주변 환경이 좋습니다.

전기 제어 캐비닛

발생기의 전기 제어 캐비닛은 발생기 옆에 설치됩니다. 온도 컨트롤러, 작동 패널, 전압계, 전류계 등과 같은 모든 컨트롤러는 제어 상자 패널에 설치됩니다. 내부에는 히터 회로 차단기, 각 모터 및 제어 전원 공급 장치용 회로 차단기, 제어 변압기, 접촉기, 제어 릴레이, PLC 등이 있습니다.

특징:

직관성이 좋습니다;

세 가지 구성 요소 분석기 실행

탄소 침전물 생성을 크게 줄입니다

CO2를 직접 측정하고 핵심 매개변수를 제어합니다;

CO 측정을 통해 천연 가스 품질을 반영할 수 있으며 가스 장비에 큰 참고 의미가 있습니다. CH4 측정을 통해 촉매 소비 정도를 정확하게 파악할 수 있어 연간 유지 보수에 도움이 됩니다;

세 가지 가스 분석기를 이슬점 제어와 결합하여 가스 조성이 안정적이고 신뢰할 수 있으며 RX 분위기 변동이 적습니다.

원격 모니터링, 편리하고 빠르며 현장 관리, 원격 서비스 및 기타 장점을 달성합니다!

발전기의 특징:

1. 24시간 무중단 가스 공급 요구 사항 충족;

2. 주요 액세서리는 모두 브랜드 액세서리에서 선택됩니다.

3. 장비에 대한 현장 LAN을 형성하고 데이터 교환을 제공합니다.

4. 새로운 발전기의 생산, 시운전, 건설 및 현장 배관 경험을 통해 현장 안전 사용을 보장합니다.

5. 특수 설계된 가열 막대가 가열 요소 역할을 하여 유지 보수 및 교체가 편리하고 빠릅니다.

6. 고정밀 계측기를 사용하여 온도를 측정하여 안정적이고 신뢰할 수 있는 제어를 보장합니다.

가스 생산 출력은 압력 전송 장치 제어 장치를 채택하여 일정 압력 및 주문형 가스 생산을 실현하고 외부 분위기 조정, 전환, 블로잉 등과 같은 일상적인 작업의 간섭에 자동으로 적응할 수 있습니다.

온라인 가스 분석기는 가스 내 CO%, CO2%, CH4%를 실시간으로 측정할 수 있습니다. 세 가지 가스 분석기를 사용하여 CO2 함량의 온라인 분석, 측정 및 제어, 반응 공정의 온라인 제어를 수행합니다. 이 시스템은 하나 이상의 가스 장치 간에 가스 사용을 전환할 수 있습니다.

대만 Yonghong PLC 자동 제어 시스템 채택:

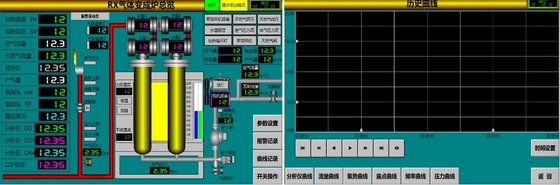

Kunlun Tongtai 고화질 터치 스크린을 사용하여 작동 데이터를 기록하고 표시합니다;

저전압 전기 장비는 Schneider 제품을 채택하고 Weidmuller 배선 단자 및 여러 안전 장치 및 경보를 사용하여 시스템의 안전성과 신뢰성을 보장합니다;

내부 매개변수가 초과되면 시스템은 소리 및 빛 경보를 통해 운영자에게 재설정하도록 알립니다. 사용자의 작동 및 해당 권한을 제어하기 위한 여러 설정;

특수 맞춤형 촉매를 사용하여 니켈 산화물 함량이 12%를 초과(일반적으로 10%)하여 긴 수명과 더 안정적인 가스 생산 구성 요소를 얻습니다.

특수 설계된 화염 방지 밸브 시스템을 채택하여 파이프라인 및 장비를 효과적으로 보호합니다;

모듈식 설계, 강력한 상호 교환성 및 쉬운 유지 보수;

원클릭 작동, 현장 작동 용이.

1. 공칭 가스 생산량이란 무엇입니까?

---- 생산된 가스는 약 20% 일산화탄소, 40% 수소, 40% 질소입니다;

공칭 가스 소비량이란 무엇입니까?

-----시간당 최대 가스 생산량 30 입방 미터를 기준으로,천연 가스 소비량 6 입방 미터;

준비된 장비의 무게는 얼마입니까?

---장비의 총 무게는 약 3톤입니다.

2. 반응기는 어떻게 만들어집니까(주조 또는 용접)?

발전기의 반응기 본체는 원심 주조되고 연결 단면은 플랜지 용접됩니다!

3. 반응기에서 촉매는 어떻게 변경됩니까?

촉매 표면은 물리적 또는 화학적 흡착을 통해 반응물 분자를 집합 및 활성화하여 원래의 화학 결합을 약화시키고 새로운 결합 형성을 촉진합니다.

촉매가 있는 반응기의 무게는 얼마입니까?

무게=탱크+촉매=약 100kg

크레인 빔 없이 분해할 수 있습니까?

반응 용기를 추출하려면 자동차 또는 이동식 체인 호이스트를 사용하는 것이 좋습니다. 보조 장비나 도구 없이 실온에서 추출하여 화상 및 부적절한 추출로 인한 가열 요소 손상을 방지해야 합니다!

4. 예정된 유지 보수 규정은 무엇입니까?

유지 보수 주기는 6개월입니다.

프로젝트: 숯 연소, 필터 청소, 파이프라인 청소

5. 보안 시스템이란 무엇입니까?

과열, 과전압 및 개방 회로에 대한 다중 보호,

6. 설치 감독 비용은 얼마입니까?

고객은 비자 비용, 왕복 항공권, 음식, 호텔, 물, 현지 교통편 및 하루 1000 RMB 급여를 지불합니다.
