6000 × 4000 × 5000 트랜스포머용 구리 건조 오븐

6000×4000×5000

변압기 진공 건조 장비

기술제안 및 견적

가변압력 진공건조기는 독일 전문가 J에 따라 당사에서 제작하고 있습니다. 무어 박사(DR, MOLL)가 제안한 건조 원리는 진공건조기 설계 및 제작 경험을 바탕으로 개발되었습니다.이 장비는 주로 유침형 변압기, 변압기, 축전기 본체를 건조하는 데 사용되며 기존 진공 건조에 비해 건조 시간을 40~50% 단축할 수 있습니다.안정적인 성능, 고효율 및 에너지 절약을 갖춘 공정 장비입니다.

회사의 요구 사항에 따라 그리고 우리 회사의 가변 압력 건조 장비의 설계 사양과 결합하여 다음과 같은 기술 제안이 공식화되었습니다.

• 장비의 주요 목적

이 장비는 전압 레벨이 220KV 이하인 변압기 또는 기타 전기 제품의 건조 처리에 사용됩니다.B국은 제품 처리에 대한 공정 요구 사항 및 품질 요구 사항을 보장하고 220KV, 110KV 및 35KV의 세 가지 전압 수준에 대한 공정 처리 계획 및 관련 제어 절차를 제공해야 합니다.

• 장비의 주요 기술적 특성

이 장비 세트에는 다음과 같은 기술적 특징이 있습니다.

1. 합리적인 진공 시스템 설계를 갖추고 있으며 충분한 응축수가 응축기에서 배출되어 건조 중에 진공 펌프로의 수질 오염을 효과적으로 방지합니다.

2. 로터리베인 진공펌프는 친환경 진공펌프를 채용하여 무연 처리물을 실내로 직접 배출할 수 있습니다.

3. 가열 과정에서 신체의 다양한 온도에 따라 진공 탱크의 압력이 자동 압력 교대로 주기적으로 특정 값으로 감소되어 신체 단열재의 물 증발에 가장 적합한 조건을 만듭니다. , 건조 과정에서 수분 증발 과정이 합리적인 상태가 되도록 합니다.

4. 장비는 가변 압력 건조 공정의 조정을 통해 건조 공정에서 철심의 녹 문제를 효과적으로 해결할 수 있습니다.

5. 설비의 자동화 수준과 제품의 가공기술 수준은 국내 선진수준에 도달할 수 있고, 가공제품의 품질은 업계의 우수한 제품 수준에 도달할 수 있다.

6. 이 장비는 생산 및 사용의 안전을 보장할 수 있습니다.

셋,장비의 주요 구성 요소

1. 전체 장비 세트의 주요 구성 요소는 다음과 같습니다.

1.1 하나의 진공 건조 탱크;

1.2 문 개방 메커니즘과 포털 프레임 세트;

1.3 진공 시스템 한 세트;

1.4 저온 응축 시스템 세트;

1.5 난방 시스템의 두 세트

1.6 공압 파이프라인 시스템 세트;

1.7 냉각수 시스템 세트;

1.8 유압 시스템 한 세트;

1.9 일련의 제어 및 측정 시스템.

2,현장 요구 사항(당사자 A에서 제공) 및 협력 당사자 A는 다음을 제공해야 합니다.

정격 전력: 200kW, 380V, 50Hz, 3상, Party B의 전기 제어 캐비닛에 연결된 전원 공급 장치

냉각수: 압력 ≥ 0.1MPa, 순환 수조 ≥ 8m3.

장비 바닥 면적: 7000 × 5000mm, 피트: 7000 × 5000 × 길이 450mm × 폭 × 높이)

압축 공기: 0.4-0.6Mpa, 소비 0.2m3/min

삼,각 시스템의 구성, 구조적 요구 사항 및 기술 매개 변수

3.1,진공 건조 탱크:

3.1.1 건조탱크의 유효내부치수 6000×4000×5000mm(길이×가로×높이), 수평형, 유효높이는 탱크 내의 내하중을 받는 평차로부터 탱크상판 내벽까지의 높이를 말한다. , 탱크 도어는 전기적으로 움직여 도어를 열고 유압식으로 잠그며 탱크 도어는 4000 × 5000mm 전면 개방으로 제어됩니다.

3.1.2 차가운 상태의 한계 진공도는 50Pa 이하, 차가운 상태에서 진공 탱크를 100Pa까지 펌핑하는 시간은 60분 이하, 무부하 차가운 상태의 공기 누출률은 200Pa·L/이하이어야 합니다. S (측정 범위는 50Pa ~ 720Pa).

3.1.3 탱크는 4면의 열전달 오일 배수관에 의해 가열됩니다.

3.1.4 탱크 외부는 단열을 위해 암면을 사용하고, 장갑재로는 컬러강판을 사용한다.외부 표면의 최대 온도는 주변 온도보다 25 ℃ 높아서는 안됩니다(국가 표준에 따름).

3.1.5 탱크 플랜지 씰 링은 ​​내열성이 뛰어나고 수명이 긴 특수 모양의 씰 링으로 유효 수명이 2년 이상입니다.장기간 사용해도 탱크 플랜지가 변형되지 않습니다.

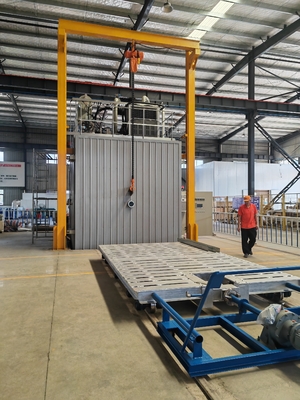

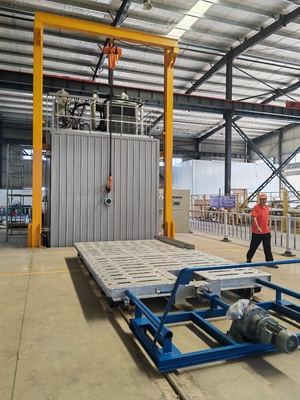

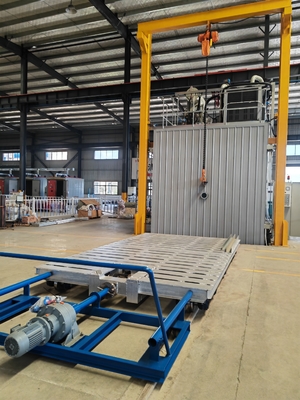

3.1.6 5.8 × 3.8M, 높이 ≤ 0.35M, 내하중 50T 트롤리를 제공합니다.트롤리는 대형 변압기(100T, 3개 지지대)와 진공 탱크의 고온을 견딜 수 있습니다.트롤리는 전기 견인 헤드로 구동되므로 탱크에 들어가고 나올 때 편리합니다.

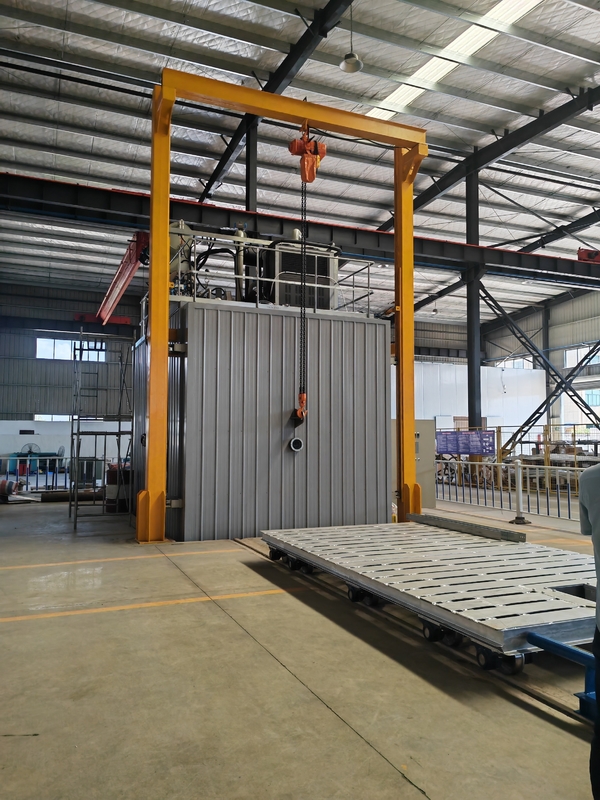

3.2,도어 개방 메커니즘 및 포털 프레임

3.2.1, 탱크 도어는 전기적으로 측면으로 움직여 도어를 열고 유압식으로 잠기며 각 동작이 제 위치에 있습니다.여행스위치는 보호를 위해 연동되어 있습니다..

3.2.2, 탱크 도어 트래버스 갠트리, 드라이브 감속기 및 전송 메커니즘으로 구성됩니다.

3.3,진공 시스템

3.3.1,진공 시스템은 SV-300+SV-300+SV-300(3레이볼트 펌프진공 펌프)/ZJP-600/ZJP-1200(총 5개의 진공 펌프), 시스템의 최대 펌핑 속도는 1200L/S입니다.진공 시스템(펌프 및 밸브 포함)은 순차적으로 자동 작동됩니다.

3.3.2,진공 시스템의 메인 밸브는 높은 신뢰성과 충실도가 높은 공압식 메인 밸브이어야 하며 시스템에는 공압 밸브, 전자기 벤트 밸브, 압력 센서, 진공 파이프라인 및 다양한 부속품도 장착되어야 합니다.

3.3.3, 탱크에서 추출된 가스는 응축기에 의해 냉각되고 탈수되어야 합니다.

3.3.4, 시스템 구성 및 설치, 작동 및 유지 관리가 편리합니다.

3.4,저온 응축 시스템

3.4.1 수평형 콘덴서 1개는 진공탱크에서 추출된 가스수를 응축하는데 사용되며, 진공을 손상시키지 않고 수동배수 기능을 갖는다.

3.4.2 응축기용 응축기 튜브로는 열전달 성능이 우수한 스테인레스관을 사용한다.

3.4.3 시스템에는 저온수 냉각기(Zhongshan Kairui)가 장착되어 10℃의 저온수를 제공하여 응축기의 양호한 응축 효과를 보장합니다.

3.5,난방 시스템의 두 세트

3.5.1 이 장비 세트는 전기 가열, 두 세트로 가열됩니다.열전달 오일은 순환 열매체로 사용됩니다.총 가열 전력은 144kw(2개 세트)이고 온도 제어 정확도는 ≤±3℃입니다.

3.5.2 시스템은 전기 가열 센터, 고온 파이프라인 펌프, 필터, 고온 밸브, 압력 게이지, 온도 센서, 파이프라인 및 액세서리로 구성됩니다.장비 범위 내의 모든 가열 파이프라인은 SUS430 스테인레스 강판으로 보호되고 암면 파이프는 절연됩니다.

3.6,공압 파이프라인 시스템

3.6.1 장비 범위 내에서 공압 밸브에 공기 공급을 제공하십시오.

3.6.2 시스템은 0.2m3 공기 압축기, 공기 공급원 삼중항, 파이프라인, 밸브 등으로 구성됩니다.

3.6.3 작동 압력 0.4-0.6Mpa.

3.7,냉각수 시스템

3.7.1 진공 시스템은 공냉식 냉각기, 압력 ​​게이지, 필터, 밸브 및 파이프라인으로 구성된 독립 순환 냉각수에 의해 냉각됩니다.

3.7.2 냉각수 시스템은 별도로 제어됩니다.냉각수 압력이 부족하면 주 제어 시스템에 경보가 울립니다.

3.8 유압 시스템

3.8.1 탱크 문을 잠그는 데 사용됩니다.

3.8.2 시스템은 유압 스테이션, 유압 실린더, 파이프라인, 밸브 등 4개 그룹으로 구성됩니다.

3.9,측정 및 제어 시스템(터치스크린)

3.9.1 통합 전기 제어 캐비닛.자동 제어와 수동 작동의 두 가지 모드가 제공됩니다.

3.9.2 주요 제어 요소로서 프로그래밍 가능한 컨트롤러 + 터치 스크린은 가변 압력 건조 공정을 실행할 수 있으며 다음 기능을 갖습니다.

온도와 진공을 감지, 표시 및 저장합니다.

터치스크린은 공정 흐름도와 각 장비의 운전 상태를 제어하고 표시합니다.

건조 공정 중 처리할 제품의 사양에 따라 공정 매개변수를 선택하고 필요에 따라 공정 매개변수를 변경합니다.

펌프와 밸브 사이의 연동 및 연동.

공기압, 수압 부족에 대한 경보 장치를 실현합니다.

건조 과정을 자동으로 실행합니다.

건조종료점을 자동으로 판단합니다.

3.9.4 Mitsubishi 프로그래머블 컨트롤러(Mitsubishi FX 시리즈 PLC)는 가변 압력 건조 공정의 제어를 자동으로 완료할 수 있습니다.

3.9.5 진공 측정에는 디지털 진공 게이지를 사용한다.

3.9.6 온도 제어에는 Yuguang 디지털 디스플레이 온도 컨트롤러 두 세트가 사용되며 온도 제어 정확도는 ± 3 ℃입니다.

3.9.7 솔리드 스테이트 릴레이는 온도의 주요 제어 요소로 채택됩니다.

3.9.8 기타 제어부품은 국내외 우수 브랜드의 제품이어야 한다.

3.10,기타 기술 요구 사항

3.10.1, 각 시스템과 파이프라인의 외부 표면은 서로 다른 색상으로 표시됩니다.

4,장비 구성 항목별 견적 목록

五,장비 구성 목록
