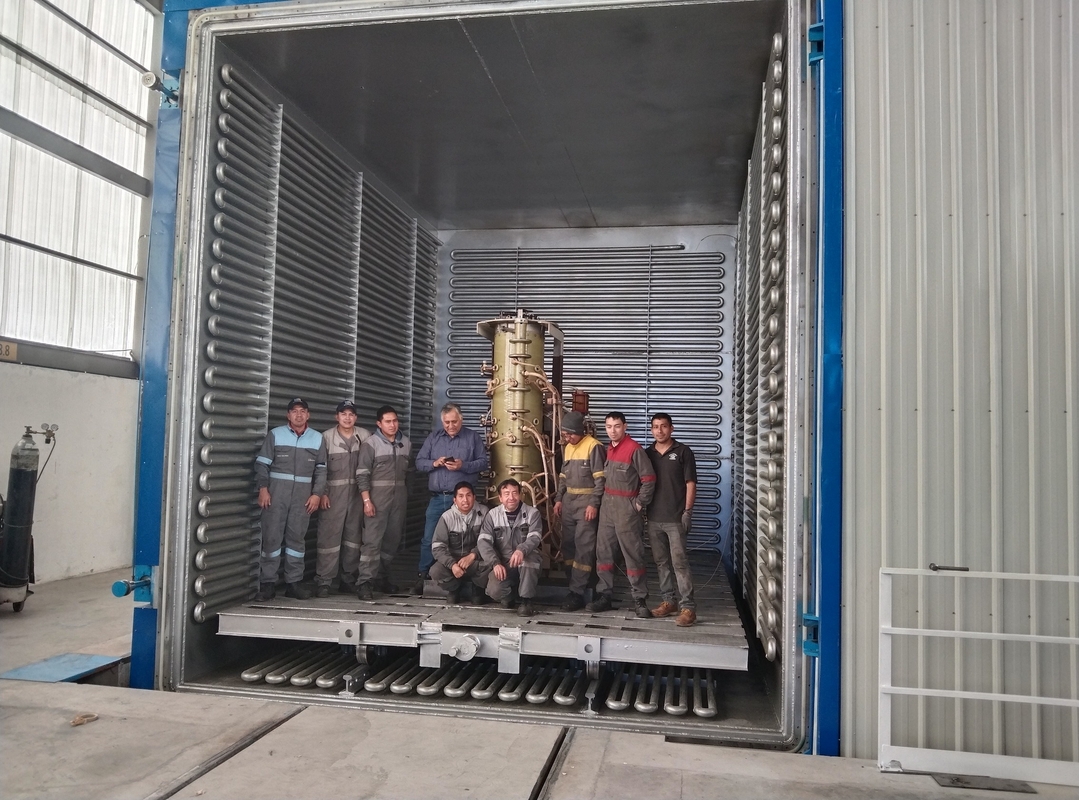

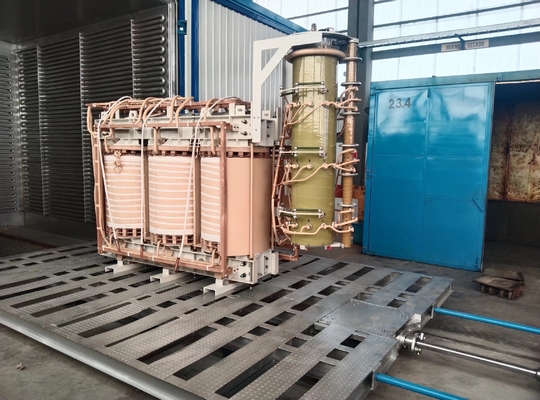

기름에 잠긴 분배 트랜스포머 건조 오븐

소개:

분배 트랜스포머는 산업 및 광업 기업 및 민간 건물의 전력 공급 및 분배 시스템의 중요한 장비 중 하나입니다.변압기의 진공 건조 처리의 목적은 변압기의 단열 물질에서 습기를 제거하고 전기 성능을 향상시키는 것입니다.다른 한편으로, 제품의 단열 구성 요소가 수축되고 변형되는 것은 압축 변형에 유리합니다.제품의 기하학적 차원을 보장하고 기계적 강도를 향상시키는 것거의 모든 단열 재료가 철 핵과 전선을 제외하고 트랜스포머에 사용되기 때문에,다양한 단열 부품은 저장 및 생산 과정에서 필연적으로 공기로부터 수분을 흡수합니다.단열 부품의 습도는 단열의 전기 성능에 영향을 미치는 주요 요소입니다. 트랜스포머는 고전압 전기 제품과 관련이 있습니다.제품의 단열 전기 성능을 향상시키고 정상적인 작동을 보장하기 위해, 트랜스포머는 진공 건조를 받아야 합니다.

건조 원리와 공정

압력 스윙 건조 과정
압력 스윙 건조의 전체 과정은 주로 4 단계로 나뉘어 있습니다: 사전 가열 단계, 전환 단계, 주 줄기 단계 및 최종 건조 단계.
1전열 단계 (전 과정 시간의 약 1/3을 차지합니다):
1먼저 진공 단위를 켜고, 주 진공 밸브를 열고, 5-10 분 동안 비공합니다. (즉, 100000 Pa에서 80000 Pa까지)
2진공 단위를 끄고 30 분 동안 진공을 유지하십시오.
3진공 주 밸브를 다시 열고 5-10 분 동안 비공 (즉 80000 Pa에서 40000 Pa까지) 을 열고 진공 장치를 닫습니다.
4. 펌프 밸브를 열고 5-10 분 동안 펌프; (즉, 40000 Pa에서 80000 Pa까지 충전)
5. 펌프 밸브를 닫고 압력을 30 분 동안 유지; 다시 진공 단위를 켜고 세 번째 단계에서 사이클을 시작.온도가 전환 단계에서 설정된 온도에 도달 할 때까지.
2전환 단계 (약 2-3 시간)
철핵의 온도가 70 °C에 도달하면 전환 단계로 들어갑니다.
1진공 단위를 켜고, 5분 동안 대피하고, 30분 동안 진공 단위를 끄십시오.
2진공 단위를 켜고, 5분 동안 대피하고, 30분 동안 진공 단위를 끄십시오.
3진공 단위를 켜고, 5분 동안 대피하고, 30분 동안 진공 단위를 끄십시오.
4진공 단위를 켜고, 5분 동안 대피하고, 30분 동안 진공 단위를 끄십시오.
3, 척추 단계 (전체 프로세스 시간의 1/3)
1진공 단위를 켜고 15 분 동안 대피하고 15 분 동안 주 밸브를 닫습니다.
2주 밸브를 다시 열고, 10분 동안 비공하고, 중심 온도가 80°C, 진공도 500Pa에 도달할 때까지 순환을 반복하다가 마지막 건조 단계로 진행한다.
4주 단계의 철 핵의 온도가 80 °C에 도달하고 진공도 500Pa에 도달하면 최종 건조 단계로 들어갈 수 있습니다. 진공 단위는 종료되어서는 안됩니다.200Pa까지 지속적으로 진공 후2~3시간 동안 대피해
주의: 진공 정도, 핵 온도, 진공 장치의 대피 시간 및 폐쇄 시간, 주 밸브 시간,그리고 마지막 건조 단계 동안 진공도와 지속적인 배기 시간은 대략 제품 등급에 따라 결정됩니다., 제품의 수분 함량, 지역 기후

사용법:

변압 진공 건조 장치는 주로 전력 전송 및 변환 산업의 다양한 고전압 단열 제품의 진공 건조 처리에 사용됩니다.변압기 (10kV-220kV) 와 같이, 고전압 트랜스포머, 고전압 부싱, 전력 콘덴서, 케이블, 모터, 단열 종이 등
