압력 스윙 건조 오일 잠수 분배 트랜스포머 진공 건조 장비

진공 건조 장비

소개:변압 진공 건조 장치는 현재 220kV 및 110kV 이하의 전압의 트랜스포머와 같은 오일 페이퍼 단열 전력 장비를 건조하기위한 이상적인 장비입니다.500kV 이하의 전압의 트랜스포머전통적인 뜨거운 공기 순환 건조, 일반 진공 건조 및 저주파 건조 장비와 비교하면 처리 시간을 1/3 정도 줄이고 에너지 소비량을 30%~50% 감소시킵니다.그리고 처리 된 단열 재료의 최소 수분 함량은 5ppm에 도달 할 수 있습니다.그 장비 투자는 케로신 증기 단계 건조 장비의 25%-45%에 불과합니다. 현재 트랜스포머 제조업체에서 선호하는 건조 처리 장비입니다.

작동 원리: 진공화로 코일 절연 물질이 위치하는 환경의 물의 포화 증기 압력이 증가합니다.용기가 용기에 쉽게 빠져나오기 위해이 기간 동안, 그것은 지속적으로 가열되고 물의 가스화 에너지를 보장하기 위해 온도를 높이고, 배출을 더 쉽게합니다.

특징:일반적인 가열과 건조는 표면에서 시작하여 단열 재료의 내부로 점차 이동합니다.외부 단열용 종이의 모세혈관 튜브가 수축됩니다., 내부 습기가 증발하는 것을 어렵게하고 건조 시간을 길게합니다. 변압 방법은 건조 과정에서 간헐적으로 배열됩니다.증발된 수증기와 뜨거운 공기가 탱크에서 함께 순환하도록 만듭니다.물의 열 용량이 공기보다 훨씬 크기 때문에, 난방 속도는 더 빨라지고, 수증기의 확산은 강하다.고열물질 내부와 외부의 온도차가 상대적으로 작기 때문에또한, 일반적인 난방으로 인해 건조 시간을 단축하기 위해 난방 온도를 매우 높게 설정하기 때문에,코일 표면의 단열 종이 깨지기 쉽다제품 품질 문제로 이어집니다. 변압 건조 장비의 열원 온도는 115-120 ° C를 초과하지 않으며 철 핵 온도는 80 ° C에서 제어됩니다.그래서 건조한 제품은 위의 문제를 가질 수 없습니다.이 장점으로 인해 변압 건조 장치는 플라스틱 부품 및 다른 고온 내성 제품을 건조하는 데도 사용될 수 있습니다.

압력 스윙 건조 과정:

1전열 단계: 2. 변압 탈수 단계: 3. 최종 건조 단계: 4. 최종 포인트 판단:

장비 구성:

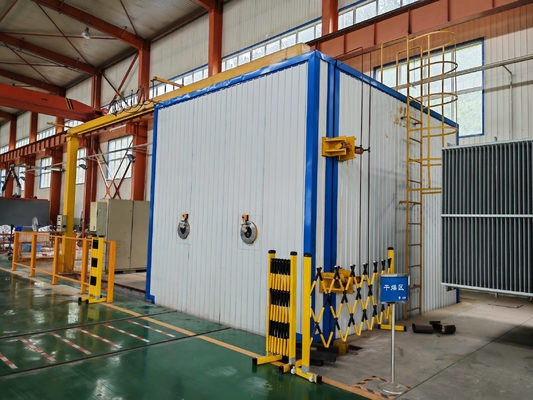

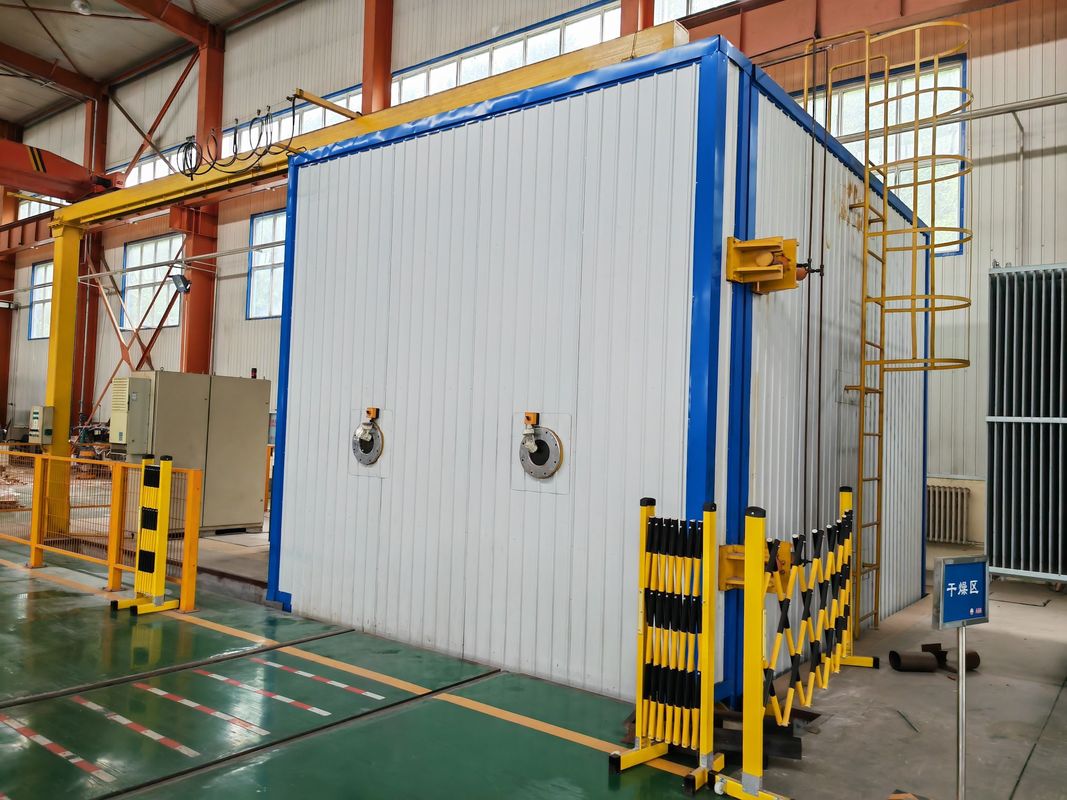

1진공 건조 탱크 몸: 사용에 따라 두 가지 유형이 있습니다: 원형 및 직사각형. 원형은 일반적으로 문을 열기 위해 수동으로 잠금됩니다.정사각형은 문을 열기 위해 전기 및 수압적으로 잠겨있는 동안. 난방 파이프는 탱크 내부에 분산됩니다. 탱크에 변환기의 입출구를위한 운송 트롤리를 구성합니다.토양 아래 탱크 몸의 일반적인 침몰을 촉진하기 위해, 트롤리 트랙이 지표와 평면으로 있는지 확인합니다. 사용자는 또한 자신의 공기 쿠션 차량을 구성 할 수 있습니다.

2. 트롤리 시스템: 두 가지 부품이 있습니다: 부하를 운반하는 트롤리 및 운전 장치. 트롤리는 수동 및 자동 모드 모두로 낮은 속도로 작동합니다.자동 트롤레에는 두 가지 형태의 힘이 있습니다.: 작업실 운전을 사용하며 전기 차량을 장착합니다.

3진공 시스템: 사용 요구 사항에 따라 두 또는 세 가지 진공 수준이 구성됩니다. 수증기가 펌프에 손상을 입지 않도록 하기 위해 시스템은 응축기로 장착됩니다.

4난방 시스템: 일반적으로 열유는 열 전달 매체로 사용되며 전기 난방기로 가열되며 고온 펌프를 사용하여 강제 순환이 수행됩니다.열은 진공 탱크에 배기가스 파이프를 통해 분산이 시스템은 PID 조절을 채택하는 온도 컨트롤러로 장착되어 있으며 온도 조절 정확도는 1 ° C에 도달 할 수 있습니다.시스템 또한 증기 난방 및 공기 얇은 필름 조절 밸브에 의해 제어 될 수 있습니다.

5응축 시스템: 주로 건조한 물체에서 증발 된 물을 응축하기 위해 사용되며 진공 펌프의 효과적인 작동을 보호합니다. 일반적으로 작은 장비는 물로 냉각됩니다.큰 장비는 산업용 냉장고가 장착되어 있습니다..

6공기 시스템: 압축 공기 소스, 제어 밸브, 압력 감지 시스템 등으로 구성되어 다양한 진공 및 재료 밸브를 제어하는 데 사용됩니다.

7냉각 물 시스템: 주로 일부 진공 펌프와 응축기를 냉각하는 데 사용됩니다. 현재, 우리 회사는 냉각 물을 필요로하지 않는 붓기 장비를 개발했습니다.

8. 수압 시스템: 정사각형 탱크 문을 잠금하고 또한 탱크 문을 뒤집는 작업을 수행하는 데 사용됩니다. 공기 쿠션 차량을 구성 할 때 플립 브릿지를 여는 데 사용됩니다.

9. 제어 시스템: 전체 시스템 작동을 제어하는 데 사용됩니다. 두 가지 제어 모드가 있습니다: PLC 및 PLC + PC, 둘 다 자동 제어 모드입니다. PLC + PC 제어는 사용하기 더 편리합니다.,프로세스 매개 변수를 쉽게 수정할 수 있을 뿐만 아니라 실시간 매개 변수를 기록하여 향후 참조할 수 있습니다.PC 제어 장치 또한 다른 운영 수준에 대한 다른 권한을 설정할 수 있습니다, 공정 데이터를 효과적으로 보호하고 품질 및 안전 사고를 예방합니다.
