2800 지름 3500 길이 둥근 모양의 전력 변압기 수습 제거

트랜스포머용 진공 건조장비

특징:
압력 스윙 건조 프로세스를 채택함으로써 건조 시간은 전통적인 진공 건조에 비해 약 30-40% 감소하며 신뢰할 수있는 성능, 높은 효율성 및 에너지 절감.
컴퓨터 자동 제어, 진정한 무인 및 완전히 자동 건조를 달성합니다.
컴퓨터는 자동으로 최종점 판단을 수행하고 판단 결과는 정확하고 신뢰할 수 있습니다.
용기의 내부 배열 파이프에 대한 열 전달 오일 및 증기 난방 방법은 선택적입니다.
문 열기 방법: 전기 슬라이딩 도어, 수압 플립업 도어, 전기 스윙 도어
탱크 구조: 수평 정사각형, 수평 원형

장비의 주요 목적

이 장비는 35KV 이하의 전압 수준과 16000KVA 이하의 단일 단위 용량을 가진 트랜스포머 또는 다른 전기 제품의 건조 처리에 사용됩니다.당사자 B는 제품 처리 과정과 품질 요구 사항을 보장합니다., 35KV 및 10KV의 두 전압 수준에 대한 프로세스 처리 계획과 관련 제어 절차를 제공합니다.

기술 제안

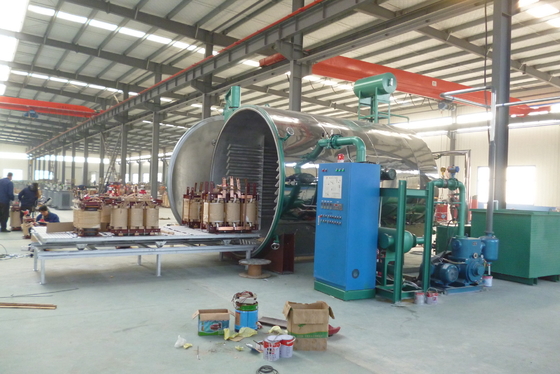

1장비의 구성

1.1진공 건조 탱크 시스템 한 세트

1.2전기 문 열기 시스템

1.3전기 트롤리 시스템 한 세트

1.4진공 시스템 하나

1.5낮은 온도의 응축 시스템 한 세트

1.6- 난방 시스템 한 세트

1.7 냉각용 물 파이프 시스템

1.8 1개 세트 공기 펌프

1.9하나의 제어 시스템

2장비 전력, 물, 가스 소스 및 기본 조건 요구 사항 (사용자 제공)

2.1. 등급 전력: 110kW, 380V, 50Hz, 3단계 5 와이어 전용 배급 캐비닛, 전기 제어 캐비닛에 전원을 연결.

2.2물 소스: 압력>0.1MPa, 최대 소비>3m3/h, 물 온도 ≤ 25 °C

2.3압축 공기: 0.4~0.6MPa, 압축 공기 소비량은 약 0.3m3/min.

2.4장비 발자국: 약 7000 × 8500mm.

3각 시스템의 기술적 조건

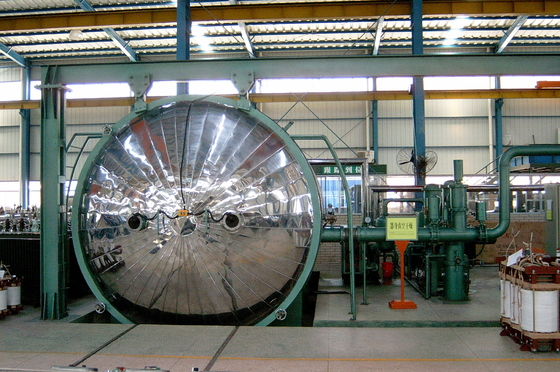

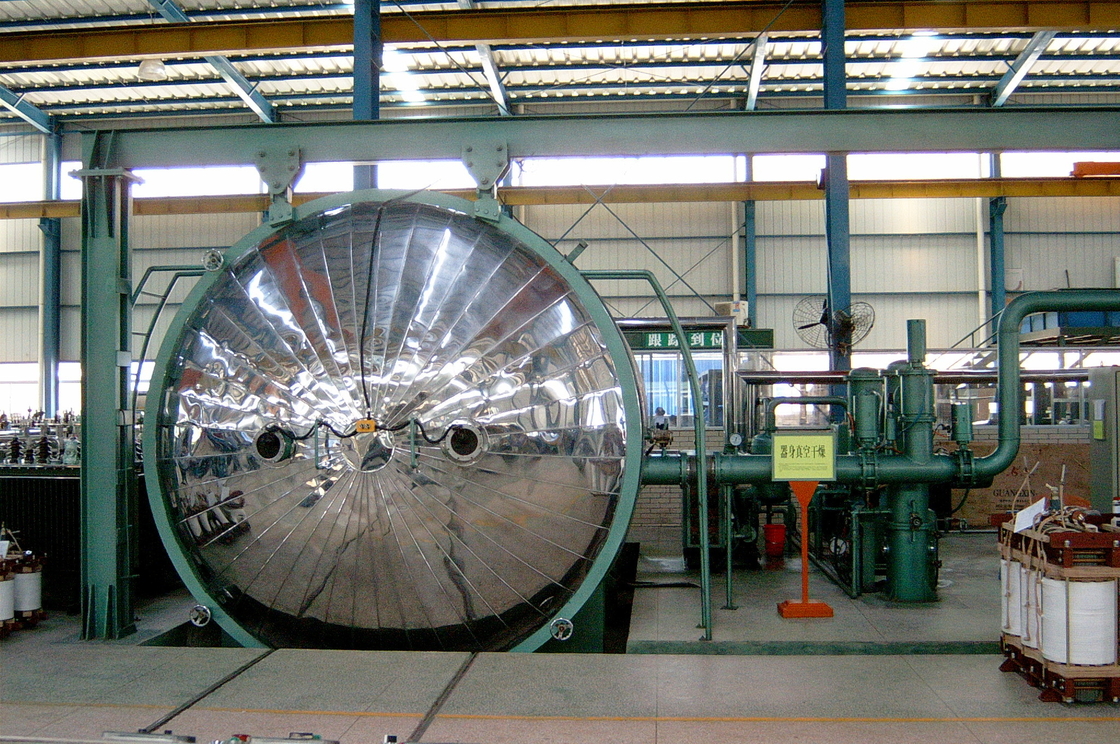

3.1진공 건조 탱크 시스템 한 세트

기술 지표:

탱크 크기 F 3200 × 4000mm, 수평적으로 땅에 배치, 탱크 내부의 트랙은 바닥과 빨라집니다. 옆으로 움직이는 전기 문이 열리고 탱크 문이 닫히면,공기로 잠겨있어요; 문을 열기 방향은 탱크 문을 마주보고 열기 위해 전기적으로 오른쪽으로 움직입니다.

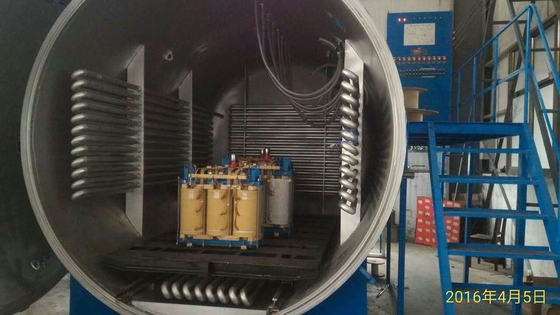

극한 진공도 (부하 없이, 냉정 상태) ≤ 10Pa, 누출률 (부하 없이, 냉정 상태) ≤ 100Pa · L/S. 탱크는 Negage 파이프로 열됩니다.열 전달 기체로 사용되는 열 전달 기체가열 된 줄 파이프의 면적은 변압 방법의 공정 요구 사항을 충족합니다. 가열 된 줄 파이프는 매듭 없는 철강 파이프로 만들어지며 네 면에 배치됩니다.아래쪽과 뒷쪽).

작업 온도는 115 ± 5 °C이며 자동 온도 조절이 가능합니다. 탱크에는 탱크 내부 공간의 온도를 측정하는 세 개의 온도 센서가 장착되어 있습니다.몸의 온도, 그리고 단열 물질.

탱크 몸의 플랜지 밀폐 고리는 고온 및 기름 내성 밀폐 고리입니다.

탱크는 30T의 부하 용량과 2200mmX4000mm의 크기의 작업 트롤리가 장착되어 있습니다.

바위털 절연, 스테인레스 스틸 (SUS430) 가루 장갑
