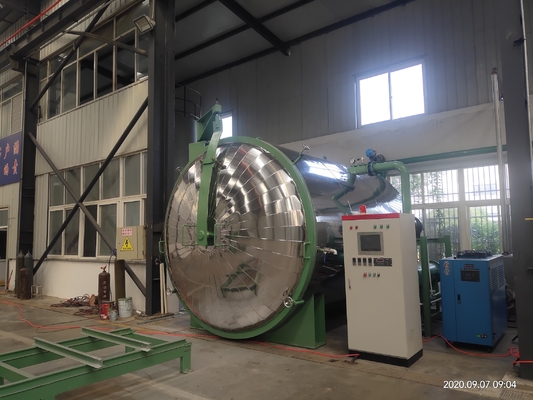

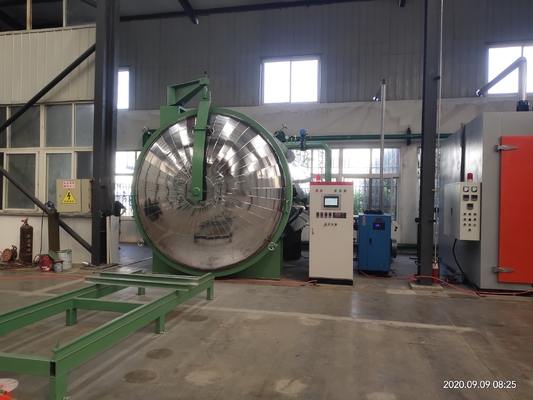

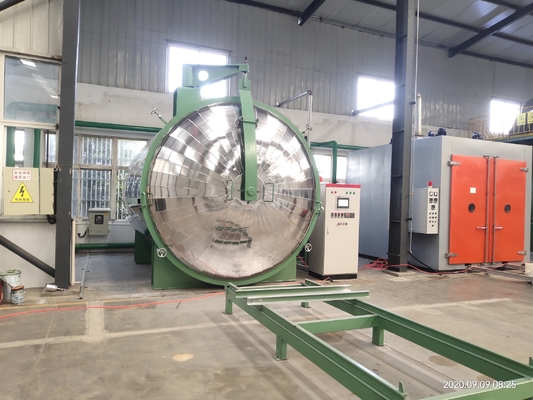

중부 중앙 아메리카에 수출 3200 지름 4000 길이 원형 전력 변압기 건조 오븐

구성 목록:

1 세트 진공 탱크

1 세트 문 열기 장치

탱크 안의 4 세트 배charge 파이프

1 세트 작업 트롤리

탱크 문 밀폐 고리 1 팩

3개의 온도 센서 세트

탱크 안의 트랙 1 세트

스테인레스 스틸 절연 장갑 1개 세트

1.1전기 문 열기 시스템

1.1.1탱크 문의 전기적인 측면 움직임은 문을 열고 실린더는 잠금되고 각 동작의 이동 스위치는 보호에 의해 잠금됩니다.

1.1.1- 탱크 문 가로 기판, 구동 감소기, 변속기

3.3 전기 트롤리 시스템 한 세트

3.3.1 전기 견인 차량, 모터 직선 축소 기기, 견인 장치

3.3.2 실력: 30톤

3.3.3작업 트레일의 전체 차원: 4000 × 2200 (장 × 넓)

3.4진공 시스템 세트 (세트)

3.4.1진공 시스템은 SV-300B+SV-300B로 구성되어 있습니다 (레이볼드 펌프) / ZJP-600, 총 3개의 진공 펌프와 최대 펌프 속도는 600L/S입니다. 진공 시스템 (펌프와 밸브를 포함하여) 은 순차적이고 자동으로 작동합니다.

3.4.2이 시스템은 매우 신뢰할 수있는 진공 변압기 밸브 그룹, 전자기 진공 구제 밸브, 수동 구제 밸브, 진공 센서, 진공 파이프 라인 및 대응 액세서리로 장착되어 있습니다..변압 밸브 그룹은 DN100 공기 밸브, DN50 전기 밸브, 얇은 필름 진공 센서 (변압 공정의 핵심 구성 요소) 를 포함한다.

3.4.3탱크에서 추출 된 가스는 응축기로 냉각되고 탈수됩니다.

3.5낮은 온도의 응축 시스템 한 세트

3.5.1새로운 수평 구조 콘덴서, 탱크에서 가스와 수분을 신속하고 효과적으로 응축 할 수 있으며 진공을 손상시키지 않는 자동 배수 장치가 있습니다.

3.5.2콘덴세서의 효과적인 응축 부위는 공정 요구 사항을 충족시키고 내부 재료는 스테인레스 스틸 파이프로 만들어집니다.

3.5.34P 통합 낮은 온도 물 냉장고의 한 세트를 구성하여 10 °C 이하의 낮은 온도 물을 공급하여 콘덴서의 좋은 응축 효과를 보장합니다.

3.6 난방 시스템

3.6.1. 난방 센터 난방, 난방 전력 74kW (72KW의 난방 몸, 2KW의 고온 오일 펌프). 열 전달 매체로서 시스템은 난방 몸, 고온 오일 전달 펌프로 구성됩니다.,필터, 온도 센서, 고온 밸브, 압력 측정기, 확장 탱크 등

3.6.2자동 난방 센터 제어, 온도 경보, 최대 난방 온도 130 °C, 온도 제어 정확도 ± 5 °C

3.7 측정 및 제어 시스템 (터치 스크린)

3.7.1. 전체 시스템 터치 스크린 제어와 함께 통합 된 완전히 폐쇄 된 전기 제어 캐비닛, 작업 상태를 관찰하고 제어하는 데 편리합니다.

3.72 전체 장비 세트의 메인 므네모닉 시스템은 자동 제어, 온도 조절이며 진공 펌프 시작은 쇄쇄 보호 기능을 가지고 있습니다.

3.7.3탱크의 각 지점의 온도 디지털 표시는 직관적이고 신뢰할 수 있습니다.

3.7.4진공 측정은 저항 진공 측정기와 진공 센서를 사용합니다.

3.7.5주요 프로세스 운영 체제는 미쓰비시가 구현합니다.

3.7.6 최종점 판단: 탱크 내의 수증기의 부분 압력을 기준으로,종점 판단은 가변 압력 방법의 요구 사항에 따라 전체 프로세스에 자동으로 수행됩니다..

3.7.7. 변압 건조 과정의 전체 세트는 우리 회사에서 제공됩니다.

3.7.8. 다양한 제어 회로 사이의 연결 및 연결.

3.7.9물 아래와 전압 (공기) 보호 아래.

3.7.10전체 시스템은 A 당사국의 생산 환경 조건에서 신뢰할 수있는 작동을 보장합니다.

3.8 냉각수 시스템

3.8.1그것은 전기 접촉 압력 측정기, 밸브 및 파이프 라인으로 구성 된 진공 응축기와 진공 펌프에 냉각 물을 공급하는 데 사용됩니다.

3.8.2 냉각수의 압력이 충분하지 않으면 경보가 울린다.

3.8.3이 시스템의 입수 및 출수 물은 현장에서 당사 A의 공공 순환 물 시스템에 연결됩니다.

3.9 압축 공기 시스템

사용자 제공 압축 공기 출처 (0.3m3/min)

시스템은 대응하는 공기 삼중, 압력 측정기, 파이프 라인, 밸브, 파이프 라인으로 구성됩니다

4.0 다른 기술 요구 사항

4.1추출 된 가스 (펌프 및 밸브를 제외한) 와 접촉하는 진공 시스템의 모든 구성 요소의 표면은 경직을 제거하고 경직 방지 처리를 받아야합니다.

4.2 각 시스템 및 파이프 라인은 표면에 다른 색상 표시가 있습니다.
