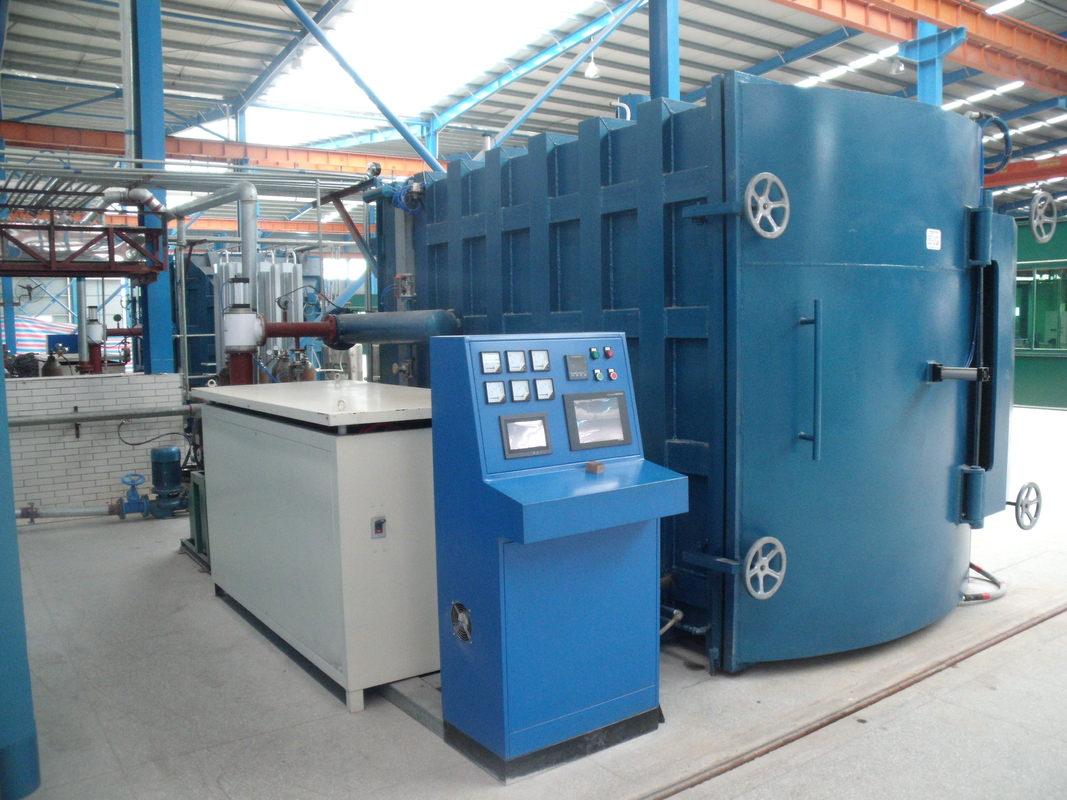

트랜스포머 실리콘 스틸 시트 진공 응열 오븐

1기술 조건

1.1 기술적 매개 변수:

1.1.1 명목 작동 온도: 850 °C

최대 온도: 900 °C

1.1.2 효과적 평균 온도 구역 크기: 2600 × 1000 × 1200 (h)

1.1.3 명목 처리 용량: 오븐당 5t

1.1.4 가등열력: 220kW

1.1.5 오븐 온도 균일성 (일정한 온도): ± 5 °C

1.1.6 작업 진공 정도: ≤ 10Pa

1.1.7 최후 진공도: ≤ 9 × 10-2Pa

1.1.8 냉정 상태 누출 속도: ≤ 0.67Pa/h

1.1.9 냉각 팬 전력: 22kW

1.1.10 전체 설치 전력: 210kVA

1.1.11 냉각수 유동률: 0.5T/h, 0.2MPa

1.1.12 오븐 외부의 표면 온도 상승: ≤ 30 °C

1.1.13 최대 난방 속도: ≥ 28 °C/min (완전 부하에서)

1.1.14 외형 차원 (W × L × H): 4200 X 2000 (오븐차를 제외한) X 2200

1.1압축 공기: 0.6MPa, 0.02m3/min

1.1.16 질소 소비: 6m3/오븐

1.2 장비의 구성:

1.2.1 진공 방의 한 세트

1.2.2 진공 시스템 한 세트

1.2.3 단열실 한 세트

1.2.4 열시스템 한 세트

1.2.5 자동 질소 충전 시스템의 한 세트

1.2.6 공기 냉각 시스템 한 세트

1.2.7 냉각용 물 파이프 시스템 한 세트

1.2.8 제어 시스템 한 세트

1.2.9 1개의 방출 트롤리

1.2.10 재료 프레임 한 세트

1.3 각 부품의 특수한 구성:

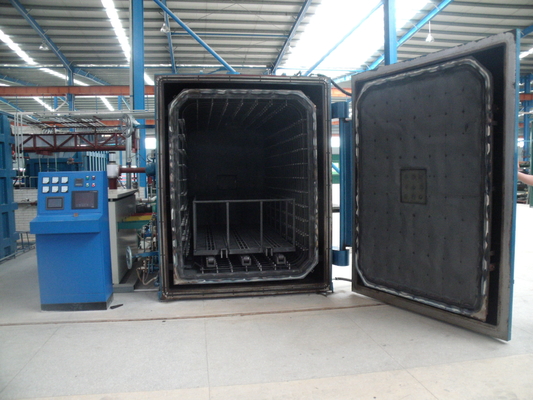

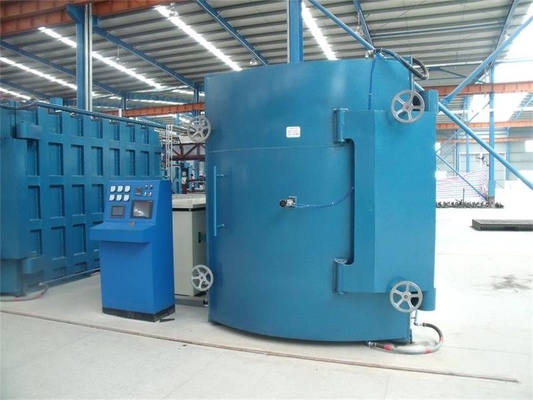

1.3.1 진공실

평면 수평, 저탄소 강철으로 만든 수냉장고 구조. 탱크 문은 끝에 위치하고 오른쪽 힌지 주위에 오른쪽으로 축적으로 회전합니다.

탱크 몸체는 공기 냉각 및 가열 혼합 팬 시스템, 난방 및 단열 시스템, 그리고 물 냉각 전극, 열 쌍 입구 구멍, 진공 흡수 포트,팽창 밸브 인터페이스, 진공 측정기 및 진공 측정기 설치 인터페이스.

관측 창문, 일부 단열 부품, 수동으로 열고 닫을 수 있는 탱크 문에 난방기가 있습니다.

1.3.2 진공 시스템

그것은 ZJY-600/ZJY-300/SV300B 진공 펌프 단위, 진공 냉각기, 높은 진공 배프 밸브, 전자기 배프 밸브, 수동 진공 볼 밸브, 스테인레스 스틸 진공 유선 파이프,다른 파이프 피팅주요 밸브는 전기적으로 작동합니다.

진공 냉각기의 배기가스 포트에는 온도 센서가 있습니다. In order to reduce the temperature of the airflow entering the vacuum pump by adjusting the opening and closing of the main extraction valve when the temperature is too high during the N2 heat removal process.

ZJY600 뿌리 펌프와 ZJY300 뿌리 펌프는 모두 국내 Shengde 진공 제품입니다

SV300B는 독일의 레이볼드 제품입니다.

1.3.3 단열실과 난방

방열실은 알루미늄 실리케이트 세라믹 섬유와 스테인리스 스틸 부품으로 구성되어 있습니다. 가볍고, 좋은 단열 효과가 있습니다.

난방기는 세라믹 부품과 Cr20Ni80 니켈 크롬 합금 저항으로 구성됩니다. 난방기는 작업 조각의 상단, 하단, 왼쪽, 오른쪽, 앞 및 뒷면 여섯 개에 배치됩니다.그리고 열을 위해 세 부분으로 나뉘어 있습니다., 독립적인 온도 조절을 위한 세 개의 섹션으로; 장비의 온도 균일성과 난방 속도를 보장하기 위해.

앞의 난방 요소와 단열 요소는 오븐 문에 위치하고 오븐 문의 열과 닫는 작용과 함께 움직입니다.

나머지 난방 및 단열 요소, 예를 들어 상단, 하단, 왼쪽, 오른쪽, 그리고 뒷면,는 탱크의 내부 벽에 설치되어 고정됩니다.

1.3.5 공기 냉각 시스템:

진공 오븐에 전용 모터, 열에 저항하는 팬, 전기 완충기, 공기 유관 및 물 냉각 열 교환기로 구성됩니다.오븐 내부 온도가 600 °C 이하일 때, 냉각 속도는 필요에 따라 팬을 통해 질소를 순환함으로써 증가 할 수 있습니다.

냉각 때, 방열실 밖에서 팬을 켜고, 방열실의 공기 관을 통해 방열실의 N2를 추출합니다.물 냉각 열 교환기와 오븐의 내부 벽을 통해 냉각, 그리고 빠른 냉각을 위해 단열실로 돌아갑니다. 팬은 조정 가능한 냉각 속도를 달성하기 위해 속도를 조정할 수 있습니다.

물 냉각 열 교환기는 원형이며 붉은 구리와 스테인리스 스틸로 만들어졌으며 큰 열 교환 용량을 가지고 있습니다.

1.3.6 냉각수 파이프 시스템

전기 접촉 압도 측정기, 밸브, 포트 밸브, 물 탱크, 금속 파이프 및 튜브로 구성되어 있으며, 전극, 모터, 오븐 껍질에 대한 냉각수를 공급하는 역할을 합니다.오븐 문, 진공 펌프, 물 냉각 열 교환기, 냉각기 등

모든 냉각 물 채널에는 물 압력 및 물 흐름 감지, 표시 및 경보가 있습니다.

입구, 출구, 물 공급원 모두 판매자 스스로 제공 합니다.

1.3.7 공기 시스템:

그것은 공기 압축기, 전기 접촉 압력 측정기, 삼중 조각, 밸브, 실린더 및 방향 밸브로 구성됩니다. 진공 밸브 등에 전력 공기 소스를 제공합니다.

1.3.8 제어 시스템:

그것은 캐비닛, 트랜스포머, 전압 조절기, 제어 부품, 도구, 전선 및 케이블, 그리고 물 냉각 전극으로 구성됩니다.

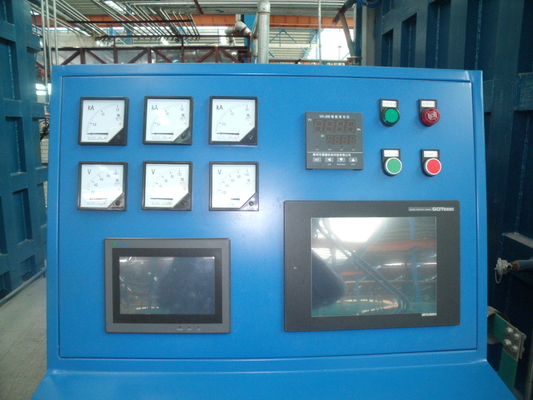

난방 컨트롤은 PLC와 전압 조절기로 구성됩니다. 온도 디지털 디스플레이, 미리 설정된 프로그램을 통해 자동으로 모든 고름 처리 과정을 실현합니다.프로세스의 온도 곡선을 자동으로 기록합니다.그리고 USB 플래시 드라이브에 저장합니다.

오븐에 균등하게 분산된 오븐 온도 프로브 세 세트 및 철 코어 온도 프로브 세 세트가 설치됩니다.

트랜스포머와 전압 조절기로 구성된 전력 조절 시스템은 전압 변환과 조절 기능을 모두 갖는다.그것은 기계적 전송없이 접촉 전압 조절 장치이며 부드럽고 단계없는 규제를 위해 부하를 운반 할 수 있습니다.이 전력 조절 시스템은 높은 효율, 에너지 절감, 그리고 자기 전압 조절기에서 자기 누출의 부재로 인해 소음 없습니다.

터치 스크린의 스케마틱 다이어그램에 따라 시뮬레이션 디스플레이 화면을 설계하고 제작합니다.

터치 스크린의 제어 인터페이스 디자인에는 프로세스 설정 기능과 프로세스 디스플레이 기능이 포함되어 있습니다. 20 개 이상의 프로세스 곡선이 미리 설정 될 수 있습니다.

터치 스크린은 15인치 풀 컬러 제품인 WEINVIEW, PLC는 일본의 미쓰비시의 제품이며, 온도 컨트롤러와 온도 디스플레이는 양쪽 모두 Xiamen Yudian에서 생산됩니다.

1.3.9 공급 및 배하 트롤리:

최대 부하 용량은 5톤이며, 전기로 가동되어 자동으로 지상 철도에 걸어 물질 공급 및 배charge을 달성합니다.자동차의 안내 레일과 걷는 메커니즘은 모두 차가운 구역에서 작동하고 뜨거운 구역에 입력하지 않습니다; 열과 부하로 인해 변형되지 않도록하십시오.

1.3.10 다른 제어 요구 사항:

물 압력 저전압 보호 (물 압력없이 작동 할 수 없습니다; 작동 중 물 부족에 대한 자동 경보,및 자동으로 3 분 이내에 난방 전력을 차단) 및 소리 및 빛 경보.

a. 루트 펌프는 자동으로 지연으로 시작됩니다.

b. 난방 시작은 빈 시스템과 연결된다.

c. 질소 충전 시스템은 자동으로 일정 압력을 유지합니다.

d. 공기압 저전압 경보

1.3.11 기준 과정 곡선은 다음과 같다.

a. 방온 ~ 300 °C 2시간 동안

b. 300 °C에서 2시간 동안 단열

c. 8시간 동안 300~700 °C

d. 3시간 동안 700~800°C

e. 2시간 동안 800°C 단열

f. 800~500°C의 냉각 속도: 20~50°C/h;

(g) 오븐에서 500-250 °C에서 냉각, 500-250 °C에서 약 50 °C/h의 냉각시간과 250-50 °C에서 2시간 미만; 50 °C에서 공기 냉각.

일정한 온도 구역에서 작업 조각의 무게가 3톤 이상일 때, 그것은 여전히 고름 과정의 요구 사항을 충족 할 수 있습니다.

1.3.13 프레임 안쪽을 굽는 것

반열 내부 프레임은 스테인레스 스틸과 열에 내성이 있으며, 실제 크기는 2600 × 1000 × 1200입니다.

1.3.14 예비 부품: 표준 및 보편적인 부품이 사용되어야 하며, 시장에서 구입하기 어려운 비 표준 또는 액세서리는 사용되지 않아야 한다.

2, 장비 구성 목록

3,실리콘 스틸 엽 굽기 오븐의 분할:

4,다른 부속품 --- 기계와 함께 보내집니다

4.1, 서류는 기계로 전송됩니다:

1사용 설명서 하나

2장비 시스템 다이어그램의 한 복사본

3전기 스케마의 한 복사본

4전기 배선 도표 하나

5. SV300B 회전 윙 펌프에 대한 한 사용자 설명서

6. ZJY-300 뿌리 펌프에 대한 한 사용자 설명서

7. ZJY-600 뿌리 펌프에 대한 한 사용자 설명서

8다른 모든 보조 부품 설명서 및 인증서

4.2부품은 기계와 함께 보내집니다:

1한 팩의 밀폐 고리

2두 개의 빠른 피지

31개의 온도 센서
