| aluminum foil width: | 50-1500mm | foil thickness: | 0.3-1.6mm |
|---|---|---|---|
| load capacity: | 700kgs | insulation paper width: | 50-200mm |
제품 개요

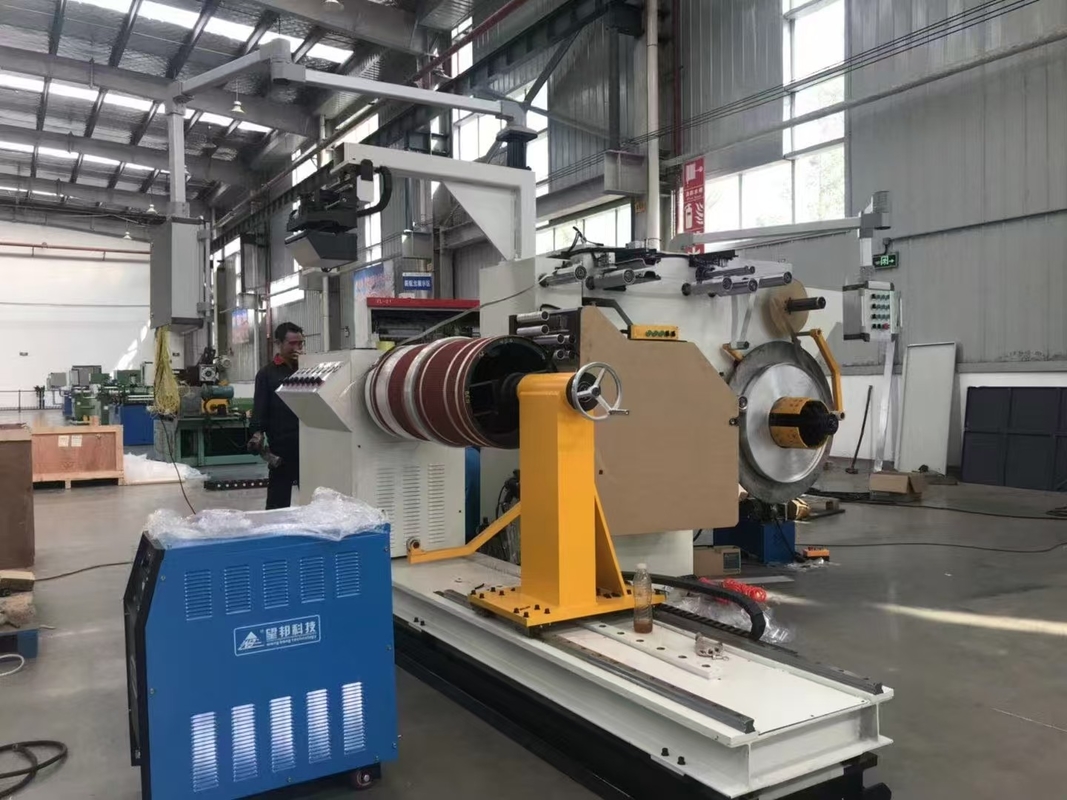

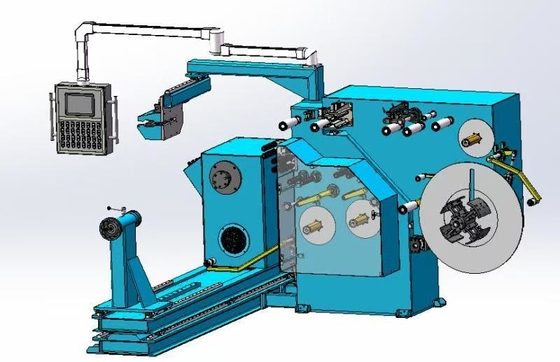

GYBRJ-1500고압 포일 와일링 기계는 세그먼트 된 둥근 / 타원형 포일 스필의 효율적이고 안전한 생산을 위해 설계되었습니다.코일은 구리 엽지 또는 알루미늄 엽지 단층으로 구성된 코일이며, 층 사이에 단층이 2개 이상 없어야 합니다.코일의 입력 및 출력 선은 고객의 재량에 따라 용접됩니다.이 고압 필름 롤링 기계는 세그먼트 CNC 이동 위치의 효율적이고 안전한 생산을 위해 설계되었습니다, 원형/오발형 엽지 코일 디자인.
제어 모드:
장치는 스핀 들의 총 수, 각 스핀 들의 수 및 터치 화면에 각 간격 사이의 거리를 설정 후 시작 될 수 있습니다.세르보 모터는 자동으로 각 거리를 이동하는 데 사용됩니다.따라서 각 간격의 설계 프로세스는 다른 크기로 차단되며, 시작 발점의 자동 이동이 필요합니다.방열용 종이의 긴장 은 전기 긴장 으로 조절 됩니다, 디지털 컨트롤은 직접적이고 정확하며, 필름 테이프의 긴장은 가스-전기 혼합 시스템으로 제어됩니다.
요약:
고압 포일 와일링 기계는 세그먼트 된 원형 포일 스필과 수치 제어 움직임, 수치 제어 계층의 효율적이고 안전한 생산을 위해 설계되었습니다.세그먼트 코일은 10 세그먼트로 설정할 수 있습니다. 각 롤링 섹션은 자동으로 완료를 요청 중지, 그리고 터치 스크린 제어 시스템은 자동으로 전체 코일의 완전한 롤링을 요청합니다.
고압 GYBRJ-1500기술 매개 변수
| 아니 | 부문 | 데이터 | |
| 1 | 알루미늄 필름 프레임 | 1 세트 | |
| 1.1 | 알루미늄 필름 너비 | 50~150mm | |
| 1.2 | 긴장 | 50~2300Nm | |
| 1.3 | 엽록소 / 엽록소의 두께 | 00.3-1.6mm | |
| 1.4 | 물질 확장 | 460~520mm | |
| 1.6 | 부하 | 700kg | |
| 2 | 식용용의 단열 | 2 세트 | |
| 2.1 | 톱션 | 20~50Nm | |
| 2.2 | 단열용 종이 너비 | 50~200mm | |
| 2.3 | 공기 상승의 축 지름 | Ø74mm | |
| 3 | 롤링 머신 | 1 세트 | |
| 3.1 | 꼬리 덩어리 이동 크기 | 500~1700mm | |
| 3.2 | 바람의 속도 | 1~35 /r/min | |
| 3.3 | 주전자 전력 | 11kW | |
| 3.4 | 코일 지름 | 200~1200mm | |
| 3.5 | 스핀들 중심 거리 | 800mm | |
| 3.6 | 최대 스킬 무게 | 2000kg | |
| 3.7 | 롤링 셰프트 | 80*80*1600 | |
| 4 | 수정 방법 | 자동 조정 | |
| 5 | 다음 섹션은 실행 | 세르보 모터 | |
| 6 | 용접 기계 장비 | 1 세트 | 315 |
| 7 | 전기 제어 시스템 | 1 세트 | |
| 8 | PLC | 미쓰비시 | |
| 8 | 터치 화면 | 타이완/또는/고래 | |
| 10 | AC 접촉기/회로 차단기 | Ls/or/schneider | |
| 11 | 릴레이 | 옴론 | |
| 12 | 선형 가이드 | 타이완 은 |
